تابلو برق صنعتی

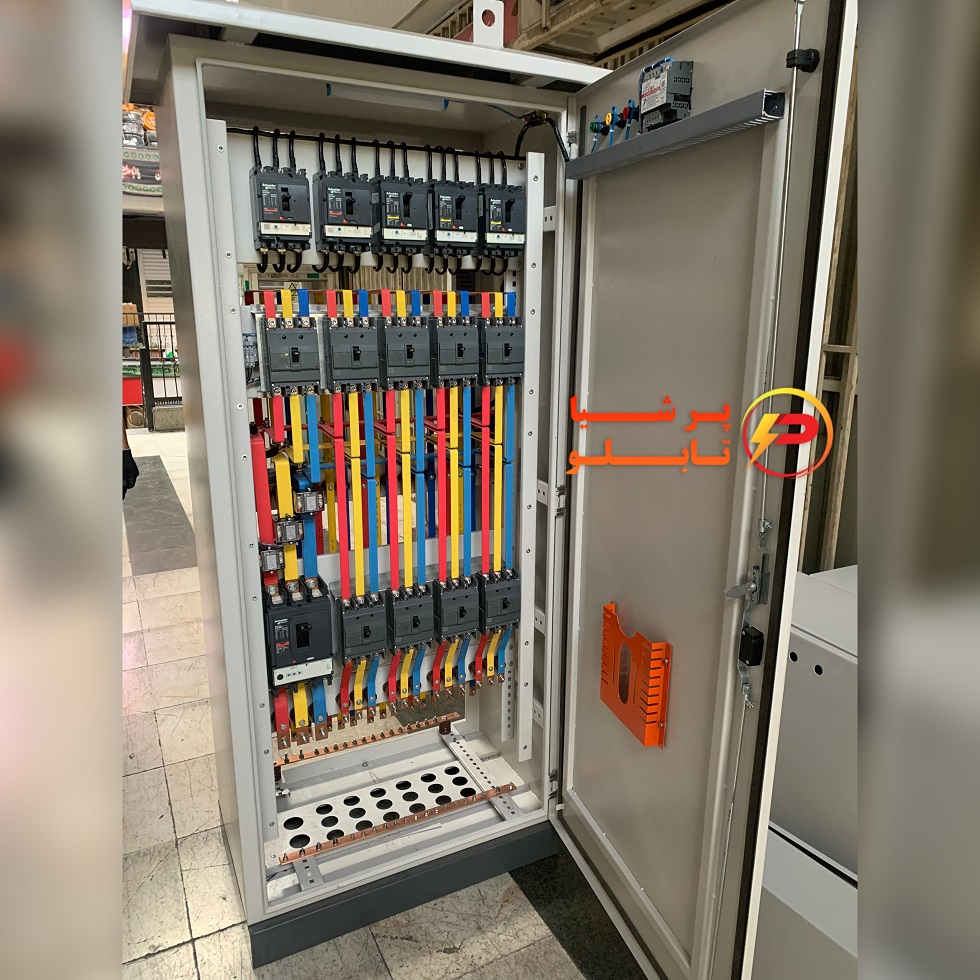

 تابلو برق صنعتی چیست؟

در  هر مرکز صنعتی ویا واحد تولیدی صنعتی ، مهم ترین بخش کنترل برق آن، یک محفطه فلزی یا پلاستیکی می باشد که وظیفه آن کنترل و توزیع برق مصرف کننده ها می باشد همچنین حفاظت افراد از خطر برق گرفتگی و حفاظت از دستگاه ها و تجهیزات صنعتی به عهده تابلو برق می باشد .

انواع تابلو برق

از نظر سطح ولتاژ به سه دسته MV -LV- HV به ترتیب فشار (ولتاژ)پایین ،فشار (ولتاژ) متوسط و فشار(ولتاژ)  قوی تقسیم میشوند.

از نظر جنس اسکلت

الف)تابلو برق فلزی : این تابلو برق ها معمولا با ورق فلزی با ضخامت 1.5 میلی متر در بازار موجود است که بدنه آن تحت پوشش رنگ کوره ای الکترو استاتیک است و خاصیت عایقی دارد .

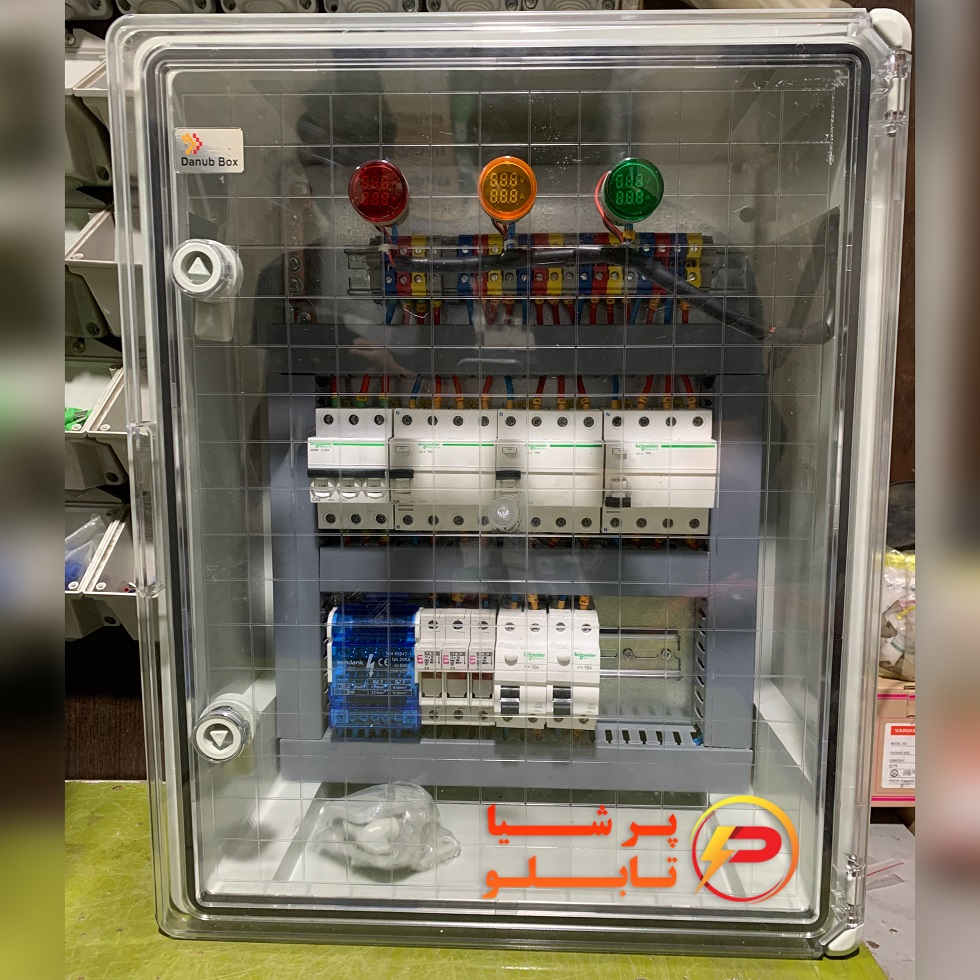

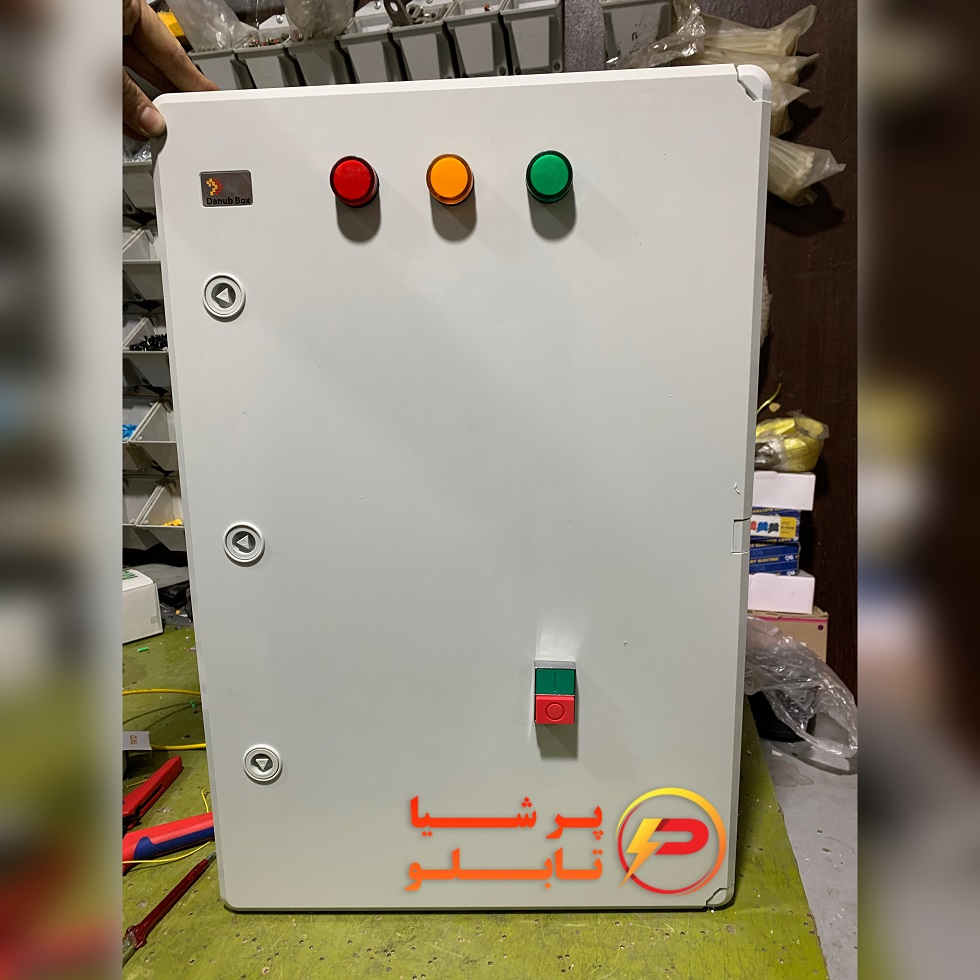

ب)تابلو برق PVC:جنس این تابلو ها از پلاستیک فشرده می باشد و با توجه به محل نصب تابلو برق از آن بهره می بریم .

معمولا در مکان هایی که رطوبت بالایی دارد مثل کارخانجات صنایع غذایی، از تابلو برق پلاستیکی استفاده می شود.

از نظر ساختار :

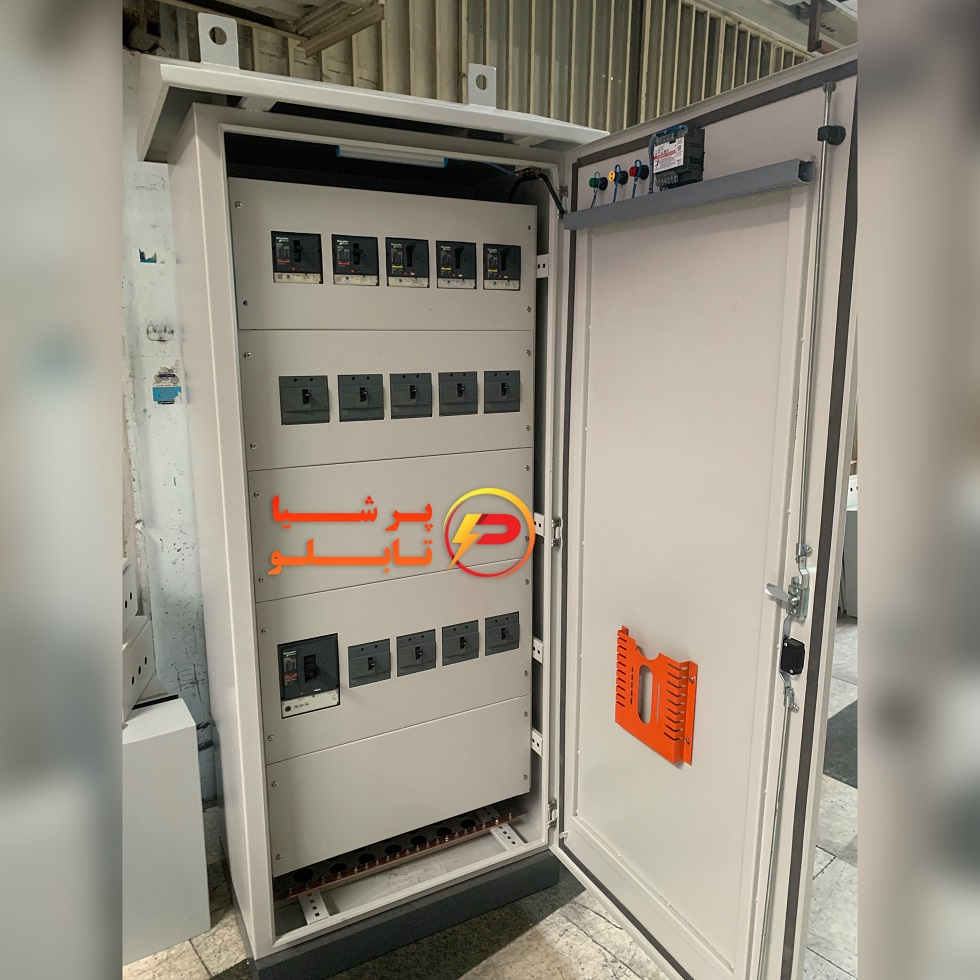

الف:تابلو سلول ایستاده

ب: تابلو برق دیواری

ج)تابلو برق کشویی

د) تابلو برق پیانویی

از نظر محل نصب

الف )تابلو برق outdoor: این تابلو برق ،در فضای باز نصب می شود. معمولا در بازار به این تابلو برق ها ،تابلو برق بارارنی گفته می شود که معمولا قسمت بالای آن ها حالت شیب دار دارد که مانع از نفوذ آب به داخل تابلو برق می شود. IP این تابلو ها ،کاملا مناسب فضای باز است همچنین تا حد امکان روی درب تابلو برق بارانی تجهیزی نصب نمی شود.

ب)تابلو برق indoor:این تابلو برق ها از نظر IP حفاظت کمتری نسبت به تابلو های outdoor دارند و در فضای بسته نصب می شوند.

قیمت انواع تابلو برق :

فاکتور های مهمی در تعیین قیمت تابلو برق اثر میگذارد. ازجمله تجهیزات مورد استفاده در تابلو برق ،برند تجهیزات تابلو برق، نوع اسکلت تابلو یرق و ابعاد آن ،رنج ولتاژ و آمپراژ مصرف کننده ها و….

لذا بعنوان مثال نمیتوانیم قیمت دقیقی برای یک تابلو برق استخری مشخص کنیم تا زمانی موارد ذکر شده بالا تعیین شوند سپس قیمت گذاری انجام شود.

خرید تابلو برق:

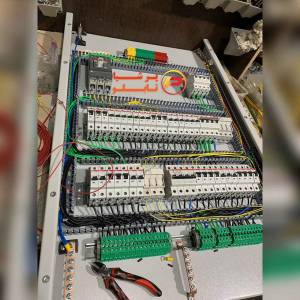

شاید این سوال برای شما پیش آمده باشد که با وجود اینکه مونتاژ تابلو برق صنعتی نیازمند تخصص و تجربه کافی می باشد ،از کجا میتوان تابلو برق صنعتی مورد نیازمان را تهیه کرد؟

با توجه به تحصیلات آکادمیک وفنی مجموعه پرشیا تابلو و در عین حال سال ها تجربه در این زمینه ، تیم ما آماده خدمت رسانی به شما عزیزان می باشد تا با بهترین کیفیت ومناسب ترین قیمت مونتاژ تابلو برق مورد نیاز شما را انجام دهد.

تجهیزات اصلی تابلو برق :

1)کلید اتوماتیک یا کمپکت (MCCB)  :یک کلید قطع کننده مسیر جریان و تجهیز حفاظتی می باشد که در مقابل اضافه جریان و اتصال کوتاه عکس عمل نشان می دهد و در دو حالت جریان فیکس و جریان قابل تنظیم در بازار عرضه میگردد.

2)کلید مینیاتوری (MCB): کلید مینیاتوری هم مانند کلید اتوماتیک ، یک تجهیز حفاظتی در برابر اتصال کوتاه و اضافه بار است اما با حساسیت و دقت کم تر که در تیپ ها B-C-L-F…. در بازار موجود است که هر کدام از این تیپ ها کاربرد متفاوتی دارند.

کنتاکتور: کلید قطع ووصل جریان با عملکرد مغناطیسی می باشد که دارای سه خط(پلاتین ) اصلی ویا مدار قدرت و معمولا دو خط (پلاتین) جهت استفاده در مدار فرمان می باشد که به صورت تیغه باز (Normally Open) و تیغه بسته(Normally Close) هستند.  همچنین شامل دو هسته آهنی است  که یکی از آنها ثابت و دیگری متحرک می باشد. دور هسته ثابت ،یک بوبین یا سیم پیچ وجود دارد که  وقتی سیم پیچ یا بوبین کنتاکتور برقدار شود ،هسته ثابت مگنت شده و هسته متحرک را به سمت خود جذب میکند به همین ترتیب مسیر جریان سه فاز برقرار می شود. و تیغه های باز (NO) بسته می شوند و تیغه های بسته (NC) باز میشوند.

بیمتال :یک رله حرارتی می باشد که از الکترو موتور در مقابل اضافه جریان محافظت میکند. عملکرد آن بگونه ای است که در اثر عبور جریان بیشتر از حد تنظیمی روی بی متال تیغه های آن به یک سمت خم شده و مسیر مدار فرمان را قطع میکند و در حالتی که الکترو موتور تحت فشار است، از کارکرد آن جلوگیری میکند.

کلید حرارتی(MPCB) :  Motor Protection Circuit Breaker  همانطور که از اسم آن پیداست یک تجهیز جهت حفاظت از الکترو موتور است که مکانیزم حرارتی دارد .تفاوت کلید حرارتی با بی متال این است که بی متال ،مسیر مدار فرمان را قطع میکند اما کلید حرارتی مسیر مدار قدرت را قطع میکند.وهمچنین کلید حرارتی بر خلاف بی متال علاوه بر اضافه بار در برابر اتصال کوتاه هم حفاظت دارد.

کلید محافظ جان یا کلید نشت جریان : این کلید، جهت محافظت افراد از خطر برق گرفتگی وجلوگیری از نشت جریان می باشد.

ومعمولا با حساسیت 30 میلی آمپر در بازار موجود است یعنی اگر جریان خروجی از فاز با جریان برگشتی به نول به اندازه بیشتر از 30 میلی آمپر تفاوت داشته باشد کلید محافظ جان عمل میکند و مدار قطع میشود.
