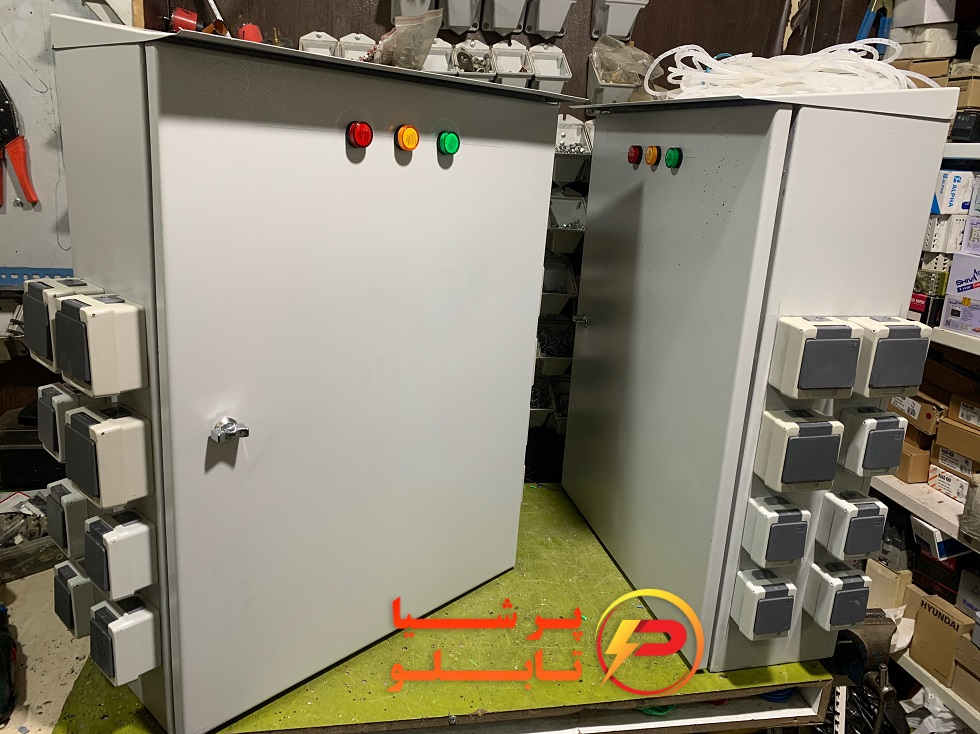

تابلو برق کارگاهی

آشنایی با تابلو برق کارگاهی

تابلو برق کارگاهی و کاربرد آن چیست ؟معمولا در هر پروژه ای اعم از پروژه های ساختمانی ،صنعتی ،کشاورزی و… که نیاز به برق به صورت فوری می باشد ، باید

طراحی های لازم جهت تامین برق پروژه رافراهم کنیم به این منظور نیاز به یک تابلو برق کارگاهی داریم تا بتوانیم پروژه را استارت کنیم و در عین حال نیروی انسانی و

تجهیزات بکار گرفته شده در پروژه را از خطرات

احتمالی حفاظت کنیم .

ابعاد تابلو برق کارگاهی

با توجه به جریان ورودی به تابلو برق و همچنین تجهیزات داخل تابلوبرق کارگاهی ومحلی که قرار است تابلو برق در آن نصب شود (محیط باز یا بسته )اسکلت تابلو طراحی

میشود در این مرحله باید استاندارد های لازم را جهت جانمایی تجهیزات داخل تابلو به طور کامل رعایت کنیم .

اسکلت  تابلو کارگاهی

با توجه به مکان اجرای پروژه ،جنس بدنه تابلو برق و همچنین IP مناسب با محیط کاری پروژه در انتخاب اسکلت تابلو اعمال میشود . در محیط های با رطوبت بالا معمولا از

بدنه پی وی سی برای بدنه تابلو برق  و در محیط های خشک میتوان از اسکلت فلزی استفاده کرد. اگر پروژه در محیط باز اجرا میشود باید از تابلو با IP  بالا و به اصطلاح از

تابلو برق های بارانی بهره ببریم.

مراحل ساخت تابلو برق کارگاهی

در قسمت زیر یک ویدیو از مراحل مونتاژ تابلو برق کارگاهی مونتاژ شده توسط پرشیا تابلو قرار  داده شده است

طراحی نقشه

با توجه به تعداد مصرف کننده ها و جریان نامی شان ،تجهیزات حفاظتی و کنترلی در نظر گرفته میشود و نقشه تک خطی مدار تابلو برق ، طراحی میشود. باید به این نکته

توجه کامل داشت که رنج تجهیزات باید به صورت کاملا استاندارد و ایمن در نظر گرفته شود.

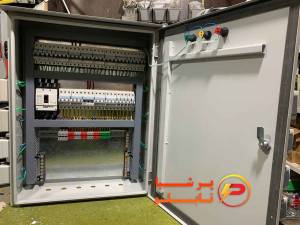

 تجهیزات

در تابلو های کارگاهی از تجهیزات زیر استفاده میشود

پریز های تکفاز بسته به مقدار درخواست

پریز های سه فاز بسته به مقدار درخواست

چهارشاخ وپریز های صنعتی روکار و تورکار

کلید اتوماتیک کمپکت

فیوز مینیاتوری

محافظ جان

تعدادی ترمینال

شمش نول و ارت

چراغ سیگنال

تعدادی پریز تکفاز جهت مصرف کننده های تکفاز (مثل دریل و سنگ فرز و…) و تعدادی پریز سه فاز جهت مصرف کننده های سه فاز(میکسر های سه فاز ،دستگاه های

برش و…) در نطر گرفته میشود . با توجه به جریان مصرفی دستگاه های اجرایی پروژه و حفاظت در برابر نشت جریان باید حفاظت کامل در نظر گرفته شود به این منظور از

کلید های مینیاتوری – محافظ جان – کلید کمپکت و…. داخل تابلو استفاده میشود .بعضی از مصرفی های داخل پروژه به صورت دایم کار میکنند و فقط حفاظت در برابر اتصال

کوتاه و اضافه بار، نیاز دارند مثل روشنایی محیط پروژه ،تهویه محیط و…. برای هر یک از این قسمت ها،  یک مینیاتوری و ترمینال های مربوطه استفاده میشود تا از طریق

ترمینال ها با حفاظت کامل  تغذیه شوند.

مونتاژ و ساخت تابلو برق کارگاهی

بعد از جانمایی تجییزات داخل تابلو مرحله مونتاژ شروع میشود و با تمامی استاندارد های لازم تابلو برق کارگاهی مونتاژ میشود .

قیمت تابلو برق کارگاهی

قیمت تابلو برق کارگاهی متغیر می باشد و به فاکتور های مختلفی بستگی دارد از جمله جنس و ابعاد اسکلت، برند تجهیزات داخل تابلو برق ، جریان مصرف کننده ها و….

به همین جهت می بایست  برای اطلاع از قیمت ها با ما تماس بگیرید. جهت استعلام قیمت و طراحی تابلو برق کارگاهی با شماره 09309216916  تماس بگیرید.

خرید تابلو برق کارگاهی در لاله زار

تیم پرشیا تابلو با سال ها تجربه در زمینه ساخت انواع تابلو برق صنعتی و مسکونی آماده خدمت رسانی به شما عزیزان میباشد
