تابلو برق پمپ و الکتروموتور

برای خرید یک تابلو برق الکتروموتور و پمپ باید اطلاعاتی داشته باشید تا بتوانید بهترین خرید را انجام دهید  . به طور کلی از تابلو برق به منظور  رساندن برق به الکتروموتور

و حفاظت کامل آن  در برابر هرگونه آسیب ، جهت راه اندازی آن استفاده میشود.

دلایل استفاده از تابلو برق الکتروموتور

راه اندازی الکترو موتور و پمپ باید با حفاظت کامل  انجام شود .گاهی اوقات الکتروموتور یا پمپ بنا به دلایلی(خرابی بلبرینگ-خرابی شفت الکتروموتور-کوپلینگ نامناسب

بارو…) تحت فشار کار میکنند که این میتواند باعث داغ شدن سیم پیچ های آن و در نهایت سوختن آن شود.

همچنین در پمپ والکتروموتور های با توان بالا جریان راه اندازی حدودا 12 تا 15 برابر جریان نامی میباشد که اگر پمپ یا الکتروموتور از این جریان حفاظت نشود ،خواهد

سوخت. با طراحی یک تابلو برق برای پمپ یا الکتروموتور میتوان از سوختن وآسیب دیدن آن ها جلوگیری کرد.

انواع راه اندازی الکتروموتور ها

معمولا الکترو موتور ها ،به چند روش زیر راه اندازی میشوند:

• راه اندازی به روش تک ضرب

• راه اندازی به روش ستاره مثلث یا دوضرب

• راه اندازی نرم بادرایو یا اینورتر ها

• راه اندازی نرم با سافت استارترها

1)روش راه اندازی تک ضرب برای الکتروموتور های با توان پایین تر از7/5 کیلوات مناسب است وبه صورت تک ضرب تمام توان الکتروموتور زیر بار میرود.

در این روش از یک کلید اصلی (معمولا مینیاتوری)،یک کنتاکتور (برای قطع و وصل کردن برق ورودی موتور)،یک بیمتال (جهت جلوگیری از خطای اضافه جریان )ویک کنترل فاز

(جهت جلوگیری از خطای افت ولتاژ و قطعی یکی از فاز های موتور های سه فاز ) استفاده میشود.

2)راه اندازی به روش ستاره مثلث یا دوضرب

معمولا برای الکتروموتور های با توان بالای 5/7 کیلوات مورد استفاده قرار میگیرد . با توجه به اینکه در حالت سربندی ستاره جریان ورودی به هر کلاف از سیم پیچ های

الکتروموتور یک سوم حالت مثلث می باشد ،این الکترو موتور ها در لحظه اول به صورت ستاره راه اندازی میشوند و بعد از چند ثانیه حالت مثلث سربندی میشوند که این

تغییرسربندی یا توسط یک تایمر صورت میگیرد یا به صورت دستی و توسط اپراتور که معمولا از روش اول در تابلو برق ها استفاده میشود. در تابلو برق ستاره مثلث سه

کنتاکتور وجود دارد که یک کنتاکتور به عنوان کنتاکتور اصلی یکی بریا حالت ستاره و دیگری برای حالت مثلث می باشد. بقیه لوازم تابلو مانند تابلو تک ضرب می باشد.

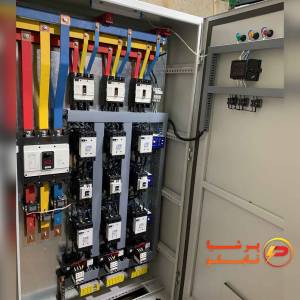

در تصویر زیر یک تابلو برق جهت راه اندازی سه الکترو موتور 90 کیلووات به روش ستاره مثلث مشاهده میکنید که توسط پرشیا تابلو اجرا شده است.

3)راه اندازی نرم  الکتروموتور با درایو وسافت استارتر ها:

با گذر زمان درایو ها و سافت استارتر ها جای روش ستاره مثلث را گرفتند .

درایو یا اینورتر تجهیزی است که با کنترل فرکانس ورودی به الکتروموتور آن را به صورت ملایم راه اندازی میکند و مانع از عبور جریان بیش از حد  از داخل سیم پیچ های

موتوردر لحظه راه اندازی میشود همچنین امکان کنترل دور الکتروموتور توسط این تجهیز میسر می باشد.

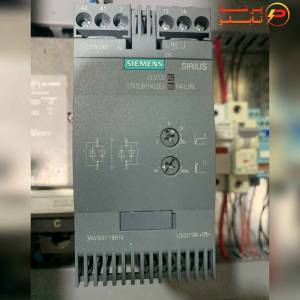

سافت استارتر ها هم همین مکانیزم را دارند با این تفاوت که فقط در لحظه راه اندازی وارد مدار میشوند بعد از رسیدن الکترو موتور به دور نامی از مدار خارج می شوند.

امکان کنترل دور موتور با سافت استارتر وجود ندارد.

ابعاد تابلو برق الکتروموتور و پمپ

با توجه به توان نامی الکتروموتور یا پمپ مورد نظر تجهیزات و ابعاد داخل تابلو برق مشخص میشوند هر چقدر آمپراژ تجهیزات داخل تابلو برق بیشت باشد ابعاد تابلو افزایش پیدا میکند.

برند تجهیزات داخل تابلو برق پمپ و الکتروموتور

با توجه به اینکه تجهیزات برق صنعتی شامل برند های مختلفی هستند  همین باعث سردرگمی خریدار میشود اما با توجه به شرایط برند ها ،تیم پرشیا تابلو برند های

اشنایدر الکتریک ، ال اس ، زیمنس ،هیوندا ، هیمل را به شما عزیزان پیشنهاد میکند .

قیمت تابلو برق پمپ و الکتروموتور

جهت استعلام قیمت تابلو برق باید تجهیزات و برند وابعاد تابلو برق شما مشخص گردد به این منظور جهت اطلاع از قیمت ها با ما تماس بگیرید.
