تابلو توزیع برق

منظور از تابلو توزیع برق جیست؟

تابلوبرق توزیع وظیفه کنترل و توزیع برق بین تمامی مصرف کننده ها در یک مجموعه را دارد . برای استعلام قیمت و خرید تابلو برق توزیع با ما تماس بگیرید .

تابلو برق توزیع اصلی ،معمولا یک محفظه فلزی ایستاده می باشد که داخل آن تعدادی کلید اتوماتیک کمپکت  ،انواع فیوز و تعدادی کلید جهت قطع و وصل برق ، قرار دارد .

تمامی حفاظت ها جهت جلوگیری از بروز خطای اتصال کوتاه ،خطای نشتی جریان و اضافه جریان و اضافه بار باید در این تابلو برق رعایت شود تا از بروز حوادث ناشی از این

خطا ها به حداقل برسد.

تابلو برق توزیع اصلی

بعد از کاهش سطح ولتاژ در قسمت فشار ضعیف ترانسفورماتور قدرت ،یک تابلو برق توزیع نصب میشود که برق قسمت های مختلف مجموعه از این تابلو تامین می شود.

این تابلو معمولا در ابعاد ایستاده تک سلول و یا چند سلولی تعبیه می شود.

تابلو برق توزیع فرعی

بعد از تابلو توزیع اصلی ،برای کنترل و توزیع برق هر قسمت از ساختمان باید یک تابلوی جداگانه طراحی وساخته شود که به این تابلو برق، تابلو توزیع فرعی گفته میشود .

بعنوان مثال برای تامین برق روشنایی مشاعات ساختمان باید تابلو برق فرعی روشنایی مونتاژ شود که این تابلو از تابلو توزیع اصلی تغذیه میشود .

تابلو فرعی تاسیسات

در هر ساختمان ،جهت کنترل عملکرد و بهینه سازی مصرف برق و همجنین حفاظت تجهیزات و پرسنل از هرگونه خطرات احتمالی برق باید یک تابلو برق طراحی شود که به

آن  تابلو برق تاسیسات و موتورخانه گفته میشود .

در این تابلو برق حفاظت جان افراد متخصص و همچنین افرادی که در تماس با این تابلو هستند باید در اولویت قرار داده شود و ایمنی های لازم در طراحی تابلو لحاظ شود.

تابلو فرعی روشنایی

برای کنترل و توزیع برق بین تمامی لوازم روشنایی در یک ساختمان از این تابلو بهره میبریم .

بعنوان مثال قسمتی از برق نمای ساختمان باید با فتوسل به صورت اتوماتیک خاموش و روشن شود و یا قسمتی از برق ساختمان با ریموت و یا پیامک کنترل گردد تمامی

این روش ها را میتوان به کمک یک تابلو فرعی روشنایی انجام داد.

تجهیزات داخل تابلو برق توزیع

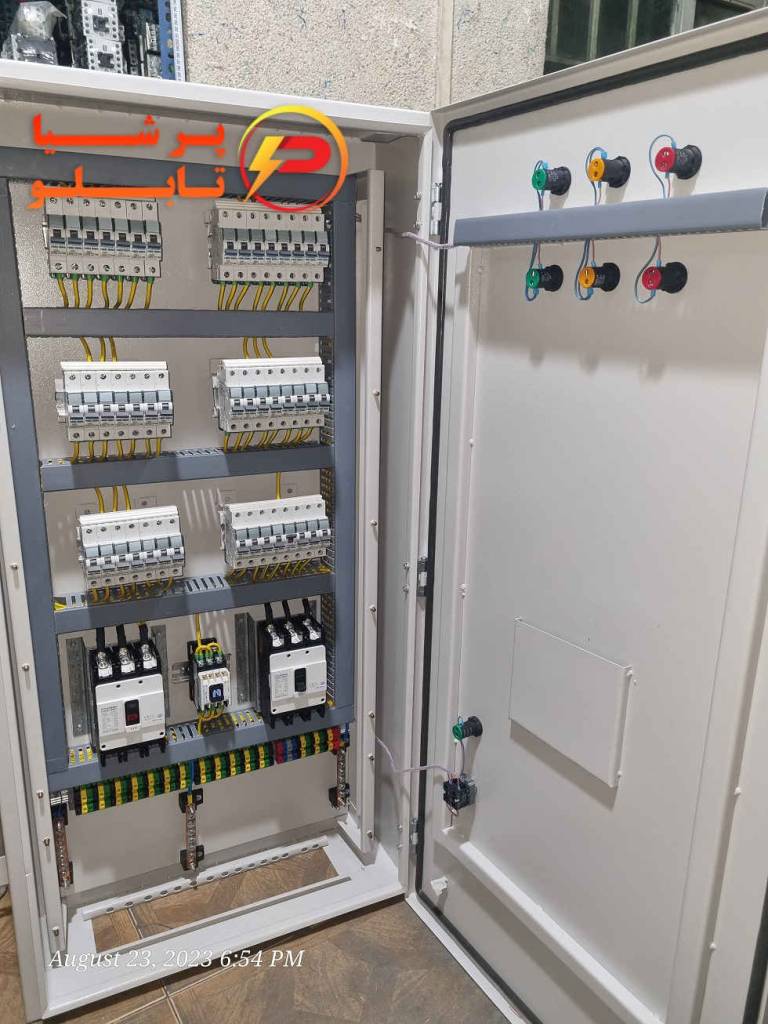

در این تابلو برق توزیع اصلی که در بالا  مشاهده میکنید یک کلید کمپکت یا اتوماتیک 400 آمپر اشنایدر بعنوان کلید اصلی استفاده شده است .

تغذیه کلید های اتوماتیک با آمپر پایین تر توسط این کلید 400 انجام میشود  سپس توسط شمس هایی که با شرینگ حرارتی عایق شده است به سمت شینه های

باسبار هدایت میشود و از طریق شینه های باسبار، جریان برق به کلید های پایین دست وارد میشود سپس از طریق هرکدام از کلید ها ی مصرفی توسط شمش های

مسی به سمت خروجی تابلو برق که در پایین تابلو قرار دارد هدایت میشود . هرکدام از کلید ها قسمتی از مجموعه را برق رسانی میکند .

روی درب این تابلو سه عدد چراغ سیگنال و یک دستگاه اندازه گیری مجموعه برند اشنایدر را مشاهده میکنید که توسط این مولتی متر ،ولتاژ ،فرکانس و جریان هر خط اندازه

گیری و نمایش داده میشود تا شرایط کارکرد تابلو برق تحت کنترل باشد. این تابلو شامل یک ترموستات و فن تابلویی می باشد تا در مواقعی که حرارت تابلو از حد مجاز

بیشتر شد فن تابلو برق شروع بکار کند و تهویه مطبوع تابلو برق انجام گردد.

قیمت تابلو برق توزیع

در تعین قیمت تابلو برق توزیع باید ابتدا نقشه تک خطی و رایزر دیاگرام تابلو رسم شود . با توجه به برند تجهیزات مورد استفاده در تابلو برق  و نوع اسکلت و بدنه تابلو برق،

قیمت گذاری دقیق تابلو برق انجام گردد لذا جهت قیمت گذاری انواع تابلو برق توزیع وتقسیم برق با ما تماس حاصل فرمایید تا قیمت تابلو برق مورد نیازتان برآرود و اعلام شود .

شماره های تماس

0930-9216916  مهندس سعید کوهی

خرید و سفارش تابلو توزیع برق

لاله زار تهران مرکز لوازم برقی و صنعت برق ایران میباشد که در زمینه تولید انواع تابلو برق نیز پیگام می باشد .

مجموعه پرشیا تابلو با سال ها تجربه و تحصیلا دانشگاهی در این زمینه آماده خدمت رسانی  به شما عزیزان می باشد . جهت سفارش انواع تابلو برق با ما تماس بگیرید.

آدرس : تهران – لاله زار جنوبی – پاساژ بزرگ نور- طبقه دوم
