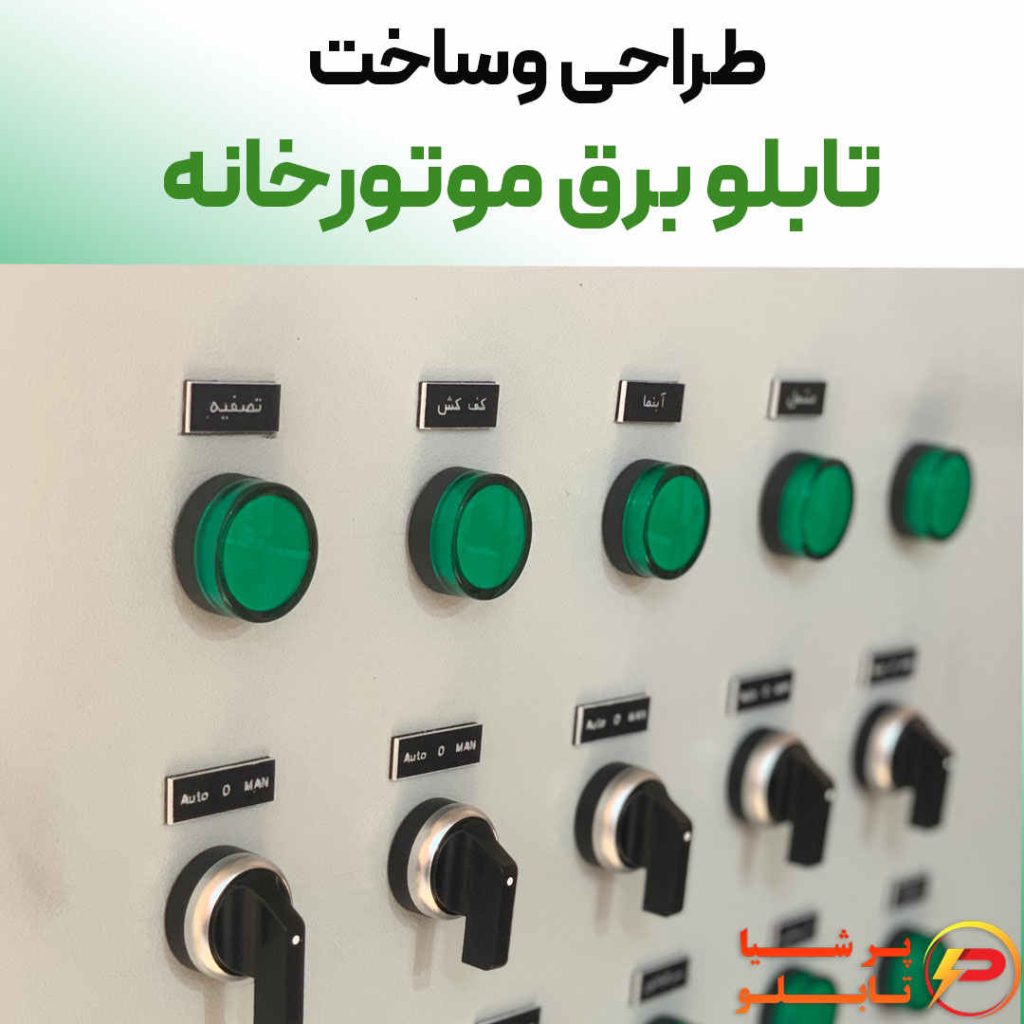

طراحی و ساخت تابلوبرق موتورخانه

تابلو برق موتورخانه یکی از اجزای حیاتی سیستم‌های تأسیساتی ساختمان‌ها و مجتمع‌های صنعتی است که وظیفه کنترل و فرماندهی تجهیزات موتورخانه از جمله پمپ‌ها، فن‌ها، شیرهای کنترلی و دیگر دستگاه‌ها را بر عهده دارد. طراحی و ساخت دقیق و اصولی این تابلو برق، تضمین‌کننده عملکرد صحیح، ایمنی و بهینه سیستم موتورخانه خواهد بود. در این مقاله به صورت جامع به مراحل و نکات کلیدی در طراحی و ساخت تابلو برق موتورخانه می‌پردازیم.

تابلوبرق موتورخانه چیست؟

تابلو برق موتورخانه مجموعه‌ای از تجهیزات الکتریکی است که برای کنترل و محافظت موتورخانه به کار می‌رود. این تابلو شامل تجهیزات فرمان، کنترل، حفاظت و توزیع برق است که به صورت منظم و استاندارد داخل یک بدنه تابلو قرار گرفته‌اند.برای اینکه با تجهیزات تابلو برق موتورخانه بیشتر اشناشوید مقاله تابلوبرق موتورخانه را مطالعه کنید.

اهمیت طراحی و ساخت اصولی تابلوبرق موتورخانه

طراحی اصولی تابلو برق موتورخانه باعث می‌شود که تابلو عملکرد دقیق و قابل اطمینان داشته باشد. حفاظت کاملی از تجهیزات موتورخانه در برابر خطاهای الکتریکی فراهم کند. نگهداری و تعمیرات آن ساده و سریع باشد. مصرف انرژی را بهینه کند و از هزینه‌های اضافی جلوگیری کند.

مراحل طراحی تابلوبرق موتورخانه

1. تحلیل نیازها و مشخصات فنی
اولین گام در طراحی تابلو برق، تحلیل دقیق نیازهای پروژه است. مشخصات فنی مانند نوع تجهیزات موتورخانه، میزان مصرف برق، نوع و تعداد پمپ‌ها، نیاز به کنترل اتوماتیک یا دستی، شرایط محیطی و محدودیت‌های فضایی باید به دقت بررسی شود.
2. انتخاب تجهیزات تابلو
با توجه به نیازهای فنی، تجهیزات اصلی تابلو انتخاب می‌شوند که شامل:
کلیدهای محافظ جریان (MCB)
کنتاکتورها و رله‌های فرمان
تایمرها و PLC (در صورت نیاز به کنترل اتوماتیک)
فیوزها و ترمینال‌ها
تجهیزات حفاظتی مانند فیوز حرارتی و بی‌متال
3. طراحی نقشه برق
طراحی دقیق نقشه برق تابلو، شامل مشخص کردن مسیرهای سیم‌کشی، محل نصب تجهیزات و نوع اتصالات است. نقشه باید خوانا و استاندارد باشد تا نصب و عیب‌یابی را آسان کند.
4. انتخاب بدنه تابلو
بدنه تابلو باید متناسب با محیط نصب و شرایط کاری انتخاب شود. برای محیط‌های مرطوب یا آلوده، بدنه‌های ضد آب و ضد گرد و غبار (IP65 یا بالاتر) توصیه می‌شود.

مراحل ساخت تابلو برق موتورخانه

1. آماده‌سازی بدنه
ابتدا بدنه تابلو آماده و با توجه به نقشه، جایگاه تجهیزات روی آن مشخص و برش داده می‌شود.
2. نصب تجهیزات روی بدنه

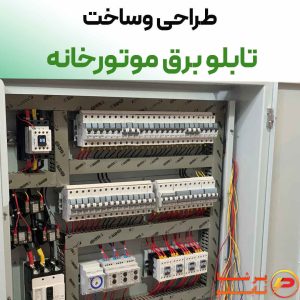

تجهیزات انتخاب شده مانند کنتاکتورها، رله‌ها، فیوزها و ترمینال‌ها با استفاده ازریل و پرچ روی سینی بدنه نصب می‌شوند.
3. سیم‌کشی داخلی تابلو
سیم‌ها بر اساس نقشه برق به صورت مرتب و منظم به تجهیزات متصل می‌شوند. استفاده از سیم‌های با کیفیت و رعایت کد رنگ‌بندی استاندارد اهمیت زیادی دارد.در تابلو های موتورخانه باید کلیه سیم های قدرت و فرمان با توجه به نقشه تک خطی شماره گذاری گردند تا عیب یابی و تعمیر و نگه داری تابلو به آسانی انجام گردد.

نکات مهم در طراحی و ساخت تابلو برق موتورخانه

رعایت استانداردها: تمامی مراحل باید مطابق با استانداردهای ملی و بین‌المللی (مانند IEC و NFPA) انجام شود.
سازگاری با محیط: انتخاب تجهیزات و بدنه تابلو باید متناسب با شرایط محیط نصب باشد.تابلو های موتورخانه باید ip لازم در برابر نفوذ آب و گرد وغبار را داشته باشند.
توجه به ایمنی: استفاده از تجهیزات حفاظتی و رعایت نکات ایمنی هنگام طراحی و ساخت ضروری است.
سهولت در نگهداری: طراحی باید به گونه‌ای باشد که دسترسی به تجهیزات برای تعمیر و نگهداری آسان باشد.
استفاده از قطعات با کیفیت: انتخاب قطعات اصلی و معتبر باعث افزایش عمر تابلو و کاهش هزینه‌های تعمیرات می‌شود که به مراتب هزینه های استهلاک تابلو کاهش می یابد و از خرابی های پی در پی جلوگیری میکند.

نکته ای که بسیار حایز اهمیت است این است که در انتخاب تجهیزات حفاظتی مانند بیمتال و کنترل بار و کلید های حرارتی حتما باید متناسب با توان الکترو پمپ ها انتخاب گردد تا به خوبی از تاسیسات موتورخانه در برابر اضافه جریان و اتصال کوتاه حفاظت به عمل بیاورد. عدم انتخاب تجهیز متناسب با مصرف کننده باعث خسارات سنگین و خرابی تاسیسات موتورخانه میگردد.

نتیجه‌گیری

طراحی و ساخت تابلو برق موتورخانه فرایندی حساس و تخصصی است که نیازمند دانش فنی، تجربه و دقت بالا می‌باشد. با رعایت مراحل طراحی اصولی، انتخاب تجهیزات مناسب و ساخت استاندارد، می‌توان یک تابلو برق موتورخانه با عملکرد بهینه، ایمنی بالا و عمر طولانی داشت.
اگر قصد طراحی یا خرید تابلو برق موتورخانه را دارید، حتماً با کارشناسان مجرب در این زمینه مشورت کنید تا بهترین راهکارها و تجهیزات مطابق با نیازهای شما انتخاب شود.
