تابلو برق سه فاز تقسیم

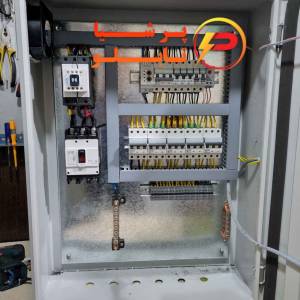

تابلو برق تقسیم سه فاز

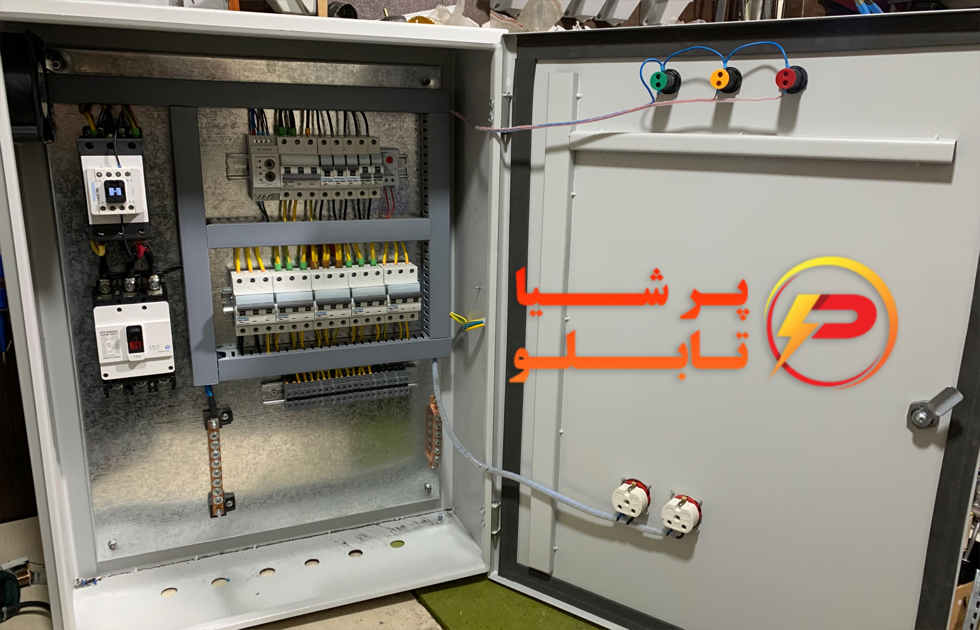

تابلو برقی که مشاهده میکنید یک تابلو جهت تقسیم برق سه فاز بین تمامی مصرف کننده ها می باشد که در اسکلت با ابعاد 60*80 طرح ریتال ساخته و مونتاژ شده

است . برای خرید انواع تابلو برق سه فاز میتوانید با شماره های سایت تماس بگیرید .

برق سه فاز چگونه تقسیم میشود؟

برای هر مصرف کننده سه فاز و تکفاز،باید یک مینیاتوری در نظر گرفته شود تا از خطای اتصال کوتاه و اضافه جریان در مصرف کننده ها جلوگیری شود .به این منظور همه

مصرف کننده ها ،مینیاتوری جدا گانه ای در تابلو برق دارند . اگر بخواهیم مصرف کننده ها را در برابر افت ولتاژ و قطعی یکی از فاز ها محافظت کنیم به رله کنترل فاز نیز

احتیاج داریم.

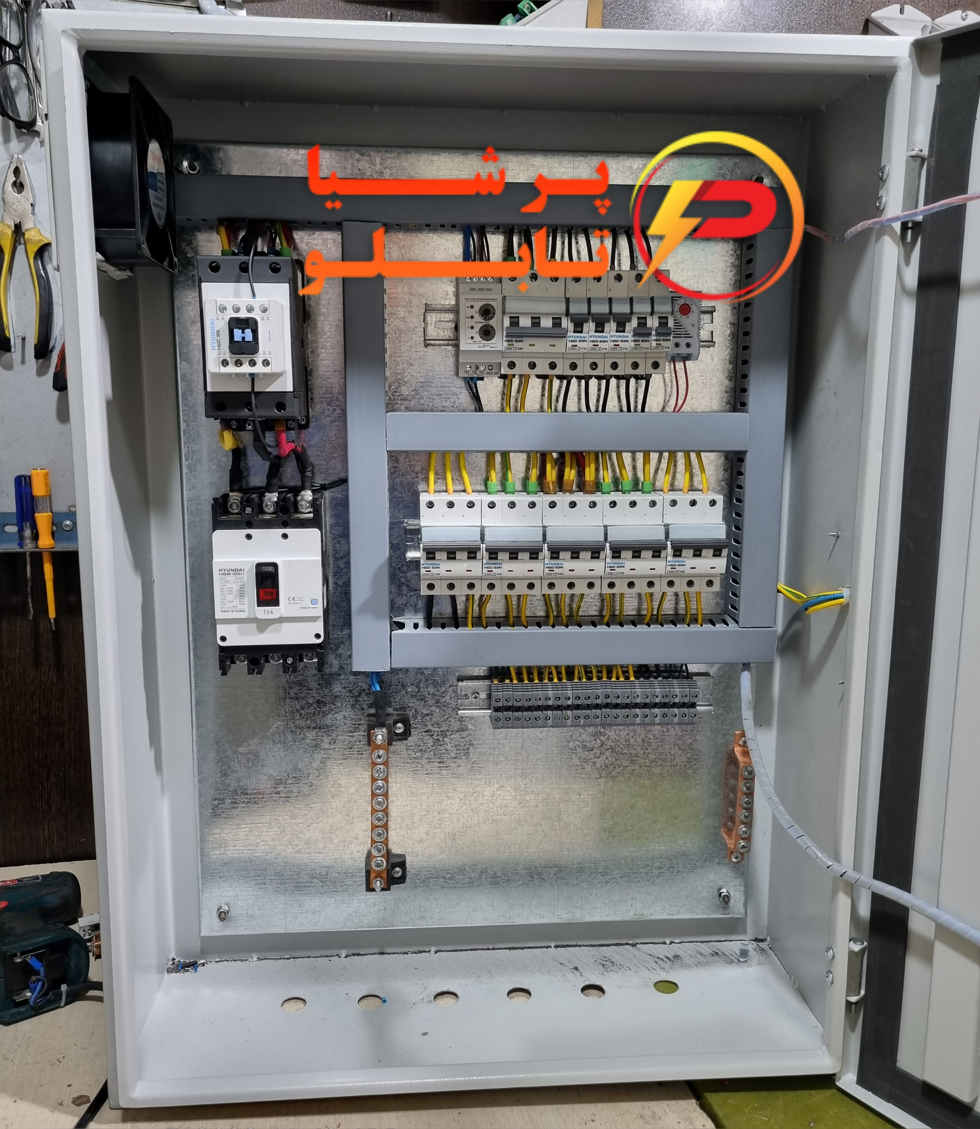

اجزای تابلو تقسیم

یک کلید اتوماتیک 75 آمپر هیوندا  که از آن برای حفاظت کلی تابلو و کلید اصلی استفاده میشود.

جریان برق بعد از کلید اتوماتیک وارد کنتاکتور 85 آمپر هیوندا  میشود . از خروجی کنتاکتور ،به تک تک مینیاتوری ها داده میشود .

فرمان قطع و وصل کنتاکتور را رله کنترل فاز صادر میکند .در صورت افت ولتاژ و قطعی یکی از فاز ها برق تمامی مصرف کننده ها قطع میشود.

در این تابلو رله کنترل فاز شیوا امواج استفاده شده است

تعدادی مینیاتوری سه پل ،برای مصرف کننده ها سه فاز و تک پل ،برای مصرف کننده های تکفاز استفاده شده است .

شمش ها نول و ارت ،برای انشعاب گیری سیستم نول و ارت مصرف کننده ها نزدیک به ترمینال های خروجی تابلو  قرار داده شده است .

روی درب تابلو برق ،چراغ های سیگنال برای نمایش وصل بودن سه فاز همچنین دو عدد پریز تکفاز برای مصرف کارگاهی استفاده شده است.

قیمت تابلو تقسیم سه فاز

تجهیزات تابلو برق های تقسیم شامل برند های مختلفی می باشند. معروفترین آن ها در بازار ایران، شامل برند اشنایدر الکتریک – هیوندا- ال اس -پارس فانال –

زیمنس و… میباشند . باتوجه به اینکه چه برندی را برای تهیه لوازم تابلو برق انتخاب کنید و تعداد و آمپراژ مصرف کننده ها چقدر میباشد ،قیمت تابلو برق متغیر میباشد

وهمچنین ابعاد تابلو برق و جنس بدنه و اسکلت تابلو برق در قیمت آن تاثیر میگدارذ لذا برای استعلام قیمت تابلو برق با ما تماس بگیرید .
