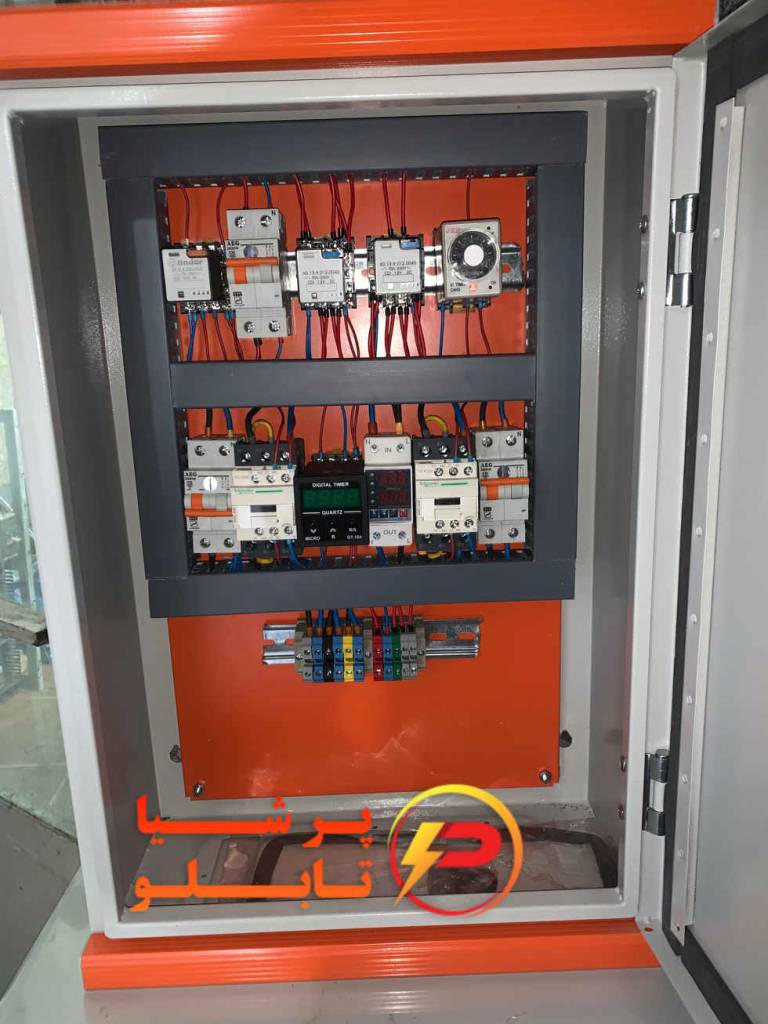

تابلو چنج اور اتوماتیک (ATS) موتور برق

با توجه به افزایش قطعی‌ برق در روزهای اخیر، استفاده از موتور برق برای تأمین انرژی اضطراری بسیار رایج شده است. تابلو اتوماتیک موتور برق (ATS) هنگام قطعی برق، به صورت خودکار موتور برق را استارت می‌کند و برق مصرف‌کننده‌ها را از موتور برق تأمین می‌نماید.

تابلو برق چنج‌اور اتوماتیک موتور برق تک‌فاز چیست؟

تابلو برق چنج‌اور اتوماتیک موتور برق تک‌فاز، یکی از تجهیزات مهم برای تأمین برق اضطراری ساختمان‌ها، ویلاها، فروشگاه‌ها، کارگاه‌ها و سایر مکان‌هایی است که قطع شدن برق می‌تواند باعث اختلال در عملکرد تجهیزات شود. این تابلو وظیفه دارد در زمان قطع برق شهر، به‌صورت خودکار موتور برق را وارد مدار کرده و برق مصرف‌کننده‌ها را از شبکه برق شهر به موتور برق منتقل کند.

عملکرد تابلو چنج‌اور به‌گونه‌ای طراحی می‌شود که فرآیند جابه‌جایی بین برق شهر و برق اضطراری بدون نیاز به دخالت دستی انجام شود. به همین دلیل، در زمان قطعی برق نیازی نیست شخصی در محل حضور داشته باشد تا موتور برق را روشن یا برق ساختمان را به‌صورت دستی روی ژنراتور منتقل کند.

قیمت تابلو چنج اور اتوماتیک موتور برق(ATS)

قیمت تابلو برق چنج اور موتوربرق تکفاز با توجه به برند تجهیزات مورد استفاده و توان خروجی ژنراتور و برق کنتور متفاوت میباشد به صورت حدودی میتوان جدول قیمت زیر را برای انواع تابلو ATS در سال 1405،ارایه نمود:

عملکرد تابلو چنج‌اور در زمان قطع برق

در حالت عادی، برق مصرف‌کننده‌ها از شبکه برق شهر تأمین می‌شود و موتور برق خاموش است. تابلو چنج‌اور به‌صورت مداوم وضعیت برق شهر را کنترل می‌کند.برای کسب اطلاعات در مورد راه اندازی موتوربرق به صورت اتوماتیک مقاله (چگونه موتوربرق را به صورت اتوماتیک استارت کنیم )را مطالعه بفرمایید.

هنگامی که برق شهر قطع شود یا ولتاژ آن از محدوده مجاز خارج شود، تابلو این وضعیت را تشخیص داده و فرمان استارت اتوماتیک موتور برق را صادر می‌کند. پس از روشن شدن موتور و رسیدن ژنراتور به شرایط مناسب، تابلو برق اضطراری را وارد مدار کرده و بارهای متصل به تابلو از برق موتور برق تغذیه می‌شوند.

به این ترتیب، انتقال منبع تغذیه از برق شهر به موتور برق به‌صورت کاملاً اتوماتیک انجام می‌شود.

حفاظت از موتور برق و تجهیزات الکتریکی

یکی از وظایف مهم تابلو چنج‌اور، علاوه بر جابه‌جایی منبع برق، حفاظت از موتور برق و مدارهای الکتریکی است. در طراحی صحیح تابلو می‌توان تجهیزات حفاظتی متناسب با مشخصات موتور برق و نوع مصرف‌کننده‌ها را در نظر گرفت تا موتور و تجهیزات در برابر شرایط نامناسب کاری محافظت شوند.

همچنین تابلو چنج‌اور از اتصال هم‌زمان برق شهر و برق موتور برق به مصرف‌کننده‌ها جلوگیری می‌کند. این موضوع اهمیت بسیار زیادی دارد؛ زیرا دو منبع تغذیه نباید بدون طراحی و تجهیزات مناسب به‌صورت هم‌زمان به یک مدار متصل شوند.

عملکرد تابلو پس از وصل شدن برق شهر

پس از برقراری مجدد برق شهر و اطمینان از پایدار بودن آن، تابلو چنج‌اور به‌صورت خودکار فرآیند انتقال بار را انجام می‌دهد و مصرف‌کننده‌ها را مجدداً به برق شهر متصل می‌کند.

در این مرحله، موتور برق بلافاصله خاموش نمی‌شود. ابتدا بار موتور از روی ژنراتور برداشته شده و موتور برای مدت مشخصی بدون بار به کار خود ادامه می‌دهد. این زمان برای خنک شدن تدریجی موتور و کاهش دمای بخش‌های مختلف آن در نظر گرفته می‌شود.

پس از پایان زمان خنک‌کاری، تابلو فرمان خاموش شدن اتوماتیک موتور برق را صادر می‌کند و سیستم به حالت آماده‌به‌کار بازمی‌گردد تا در صورت قطع برق بعدی، دوباره فرآیند استارت و انتقال بار را به‌صورت خودکار انجام دهد.

سیکل عملکرد تابلو چنج‌اور اتوماتیک

به‌صورت خلاصه، عملکرد یک تابلو چنج‌اور اتوماتیک موتور برق تک‌فاز را می‌توان در مراحل زیر بیان کرد:

برق شهر وصل است → موتور برق خاموش و آماده‌به‌کار است → قطع برق شهر → تشخیص قطعی توسط تابلو → فرمان استارت موتور برق → روشن شدن و پایدار شدن ژنراتور → انتقال بار به موتور برق → وصل مجدد برق شهر → انتقال بار به برق شهر → بی‌بار شدن موتور برق → اجرای زمان خنک‌کاری → خاموش شدن اتوماتیک موتور برق

مزایای استفاده از تابلو چنج‌اور اتوماتیک موتور برق تک‌فاز

استفاده از تابلو چنج‌اور اتوماتیک باعث می‌شود سیستم برق اضطراری عملکردی مطمئن‌تر و کاربردی‌تر داشته باشد. مهم‌ترین مزایای این تابلو عبارت‌اند از:

• استارت و خاموش شدن اتوماتیک موتور برق
• انتقال خودکار بار بین برق شهر و موتور برق
• عدم نیاز به حضور اپراتور در زمان قطعی برق
• جلوگیری از اتصال هم‌زمان برق شهر و موتور برق
• حفاظت مناسب از موتور برق و مدارهای الکتریکی
• خنک‌کاری موتور قبل از خاموش شدن
• آماده‌به‌کار بودن سیستم برای قطعی برق بعدی
• افزایش ایمنی و کاهش خطاهای انسانی
• مناسب برای ساختمان‌ها، ویلاها، فروشگاه‌ها، کارگاه‌ها و مصارف تک‌فاز

در نتیجه، تابلو چنج‌اور اتوماتیک را می‌توان به‌عنوان بخش کنترل و مدیریت سیستم برق اضطراری در نظر گرفت؛ تابلویی که از زمان تشخیص قطعی برق تا استارت موتور برق، انتقال بار، تشخیص وصل شدن مجدد برق شهر، بازگرداندن بار به شبکه، خنک‌کاری و خاموش کردن موتور، فرآیند را به‌صورت خودکار مدیریت می‌کند.

برای این منظور لازم است یک تابلو برق استاندارد طراحی و مونتاژ شود. در مجموعه پرشیا تابلو این محصول قابل سفارش و خریداری است. کافیست با ما تماس بگیرید و سفارش خود را ثبت کنید.

در این ویدیو با نحوه عملکرد تابلو چنج‌اور (ATS) آشنا می‌شوید.

نحوه کار تابلو ATS موتوربرق های تکفاز (ویدیو را حتما ببینید)

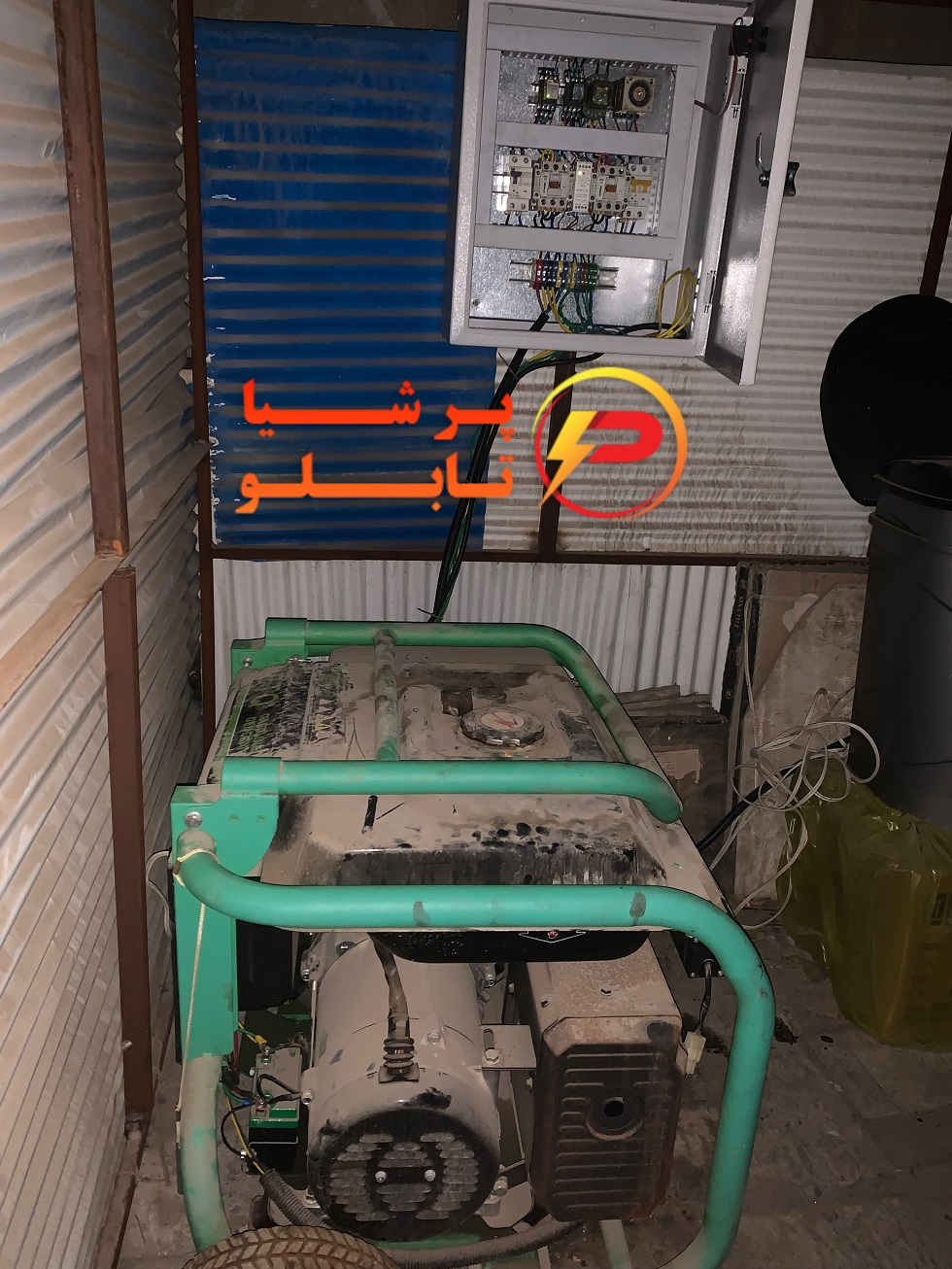

در ویدیوی زیر یکی از پروژه‌های اجرا شده توسط پرشیا تابلو نمایش داده شده است که در آن عملیات استارت خودکار موتور برق و تغییر منبع تغذیه از برق شهر به موتور برق به صورت کاملاً اتوماتیک انجام می‌شود.

درتابلو برق های استارت اتوماتیک موتوربرق تکفاز یک برد کنترلر ژنراتور تعبیه میشود که کنترل و استارت و استوپ کردن دستگاه توسط مغز اصلی این سیستم انجام میشود.باید توجه داشت که شارژر باطری حتما باید برای دستگاه تعبیه گردد تا از خالی شدن باطری در مدت زمان خاموش بودن دستگاه جلوگیری شود.

با توجه به چندین پروژه موفق در این زمینه، بدون هیچ‌گونه خطای عملکردی، این روش یکی از مقرون‌به‌صرفه‌ترین و قابل‌اطمینان‌ترین روش‌های راه‌اندازی موتور برق است.

این نوع تابلو اتوماتیک، قابلیت اطمینان بسیار بالایی دارد و می‌تواند در زمان قطعی برق، نیاز شما را در زمینه تأمین برق اضطراری به‌طور کامل برطرف کند.

کاربرد تابلو چنج‌اور موتور برق

در هنگام قطعی برق، موتور برق باید به صورت اتوماتیک استارت شود. در زمانی که موتور برق روشن است، در صورت وصل شدن برق شهر نباید برق شهر و موتور برق هم‌زمان وارد مدار شوند؛ چرا که این کار باعث آسیب جدی به موتور برق و سوختن سیم‌پیچ‌ها می‌شود.

تابلو چنج‌اور مناسب، باید این فرآیند انتقال انرژی را کاملاً بدون تداخل انجام دهد.

استارت اتوماتیک موتور برق تکفاز

استارت موتور برق‌های آمپر پایین معمولاً توسط سوییچ و باتری ۱۲ ولت انجام می‌شود. در این روش، سیم استارت موتور برق به تابلو چنج‌اور منتقل شده و استارت به صورت اتوماتیک انجام می‌گردد.

نکته مهم:
در هنگام نصب تابلو، باید روی موتور برق ساسات‌کش مگنتی نصب شود تا هم‌زمان با استارت، ساسات نیز عمل کرده و موتور برق به‌خوبی روشن شود.

دراین تابل تجهیزات به دو دسته تحهیزات مدار قدرت و تجهیزات مدار فرمان تقسیم بندی میشوند.

تجهیزات تابلو

تجهیزات به دو بخش تقسیم می‌شوند:

۱. مدار قدرت

• دو عدد بریکر (مینیاتوری)

• دو عدد کنتاکتور
  (به ترتیب برای برق شهر و برق موتور برق)

۲. مدار فرمان

• چند رله و تایمر ۱۲ ولت

• تغذیه مدار فرمان از باتری ۱۲ ولت موتور برق
  با قطع برق شهر، مدار فرمان فعال شده و استارت انجام می‌شود.

• برد کنترلر ژنراتور

سوالات متداول

1. آیا استارت و خاموش شدن موتور برق به صورت اتوماتیک انجام می‌شود؟
بله. با قطع برق، موتور برق به‌طور خودکار استارت می‌شود و پس از گذشت یک زمان مشخص زیر بار می‌رود. با وصل برق شهر نیز موتور برق اتوماتیک خاموش می‌شود.

2. آیا این تابلو روی همه موتور برق‌ها قابل نصب است؟
بله. این تابلو روی تمام موتور برق‌های استارتی (کی‌لیس، سوییچی، بدون پورت ATS و…) قابل اجراست.

3. برای نصب تابلو اتوماتیک، داشتن پورت ATS ضروری است؟
خیر. این تابلو نیازی به پورت ATS ندارد.

4. نصب تابلو چگونه انجام می‌شود؟
با یک مولتی‌متر و دسترسی به پشت کلید یا سوییچ استارت دستگاه، نصب به‌راحتی قابل انجام است.

5. آیا تابلو دارای گارانتی است؟
بله. تمامی تابلوهای پرشیا تابلو دارای گارانتی و خدمات پس از فروش چندساله هستند.
