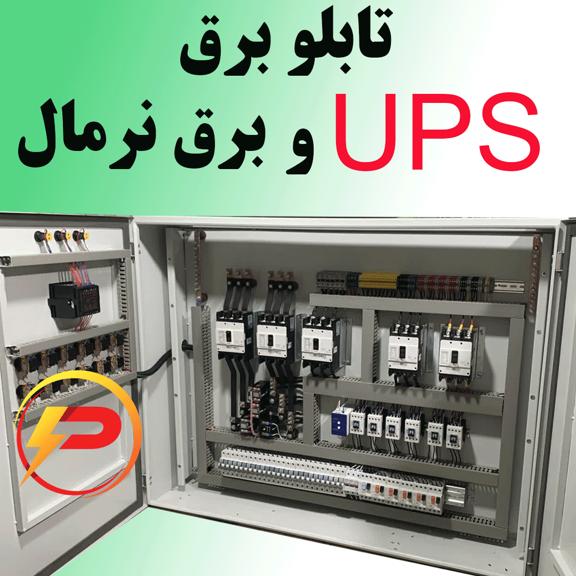

طراحی و ساخت تابلوی برق نرمال وUPS

در پروژه‌هایی که حتی چند ثانیه قطع برق می‌تواند باعث اختلال، خسارت یا توقف کامل سیستم‌ها شود، استفاده از تابلوی برق نرمال و UPS یک ضرورت فنی محسوب می‌شود.

تابلوی برق نرمال و UPS وظیفه تأمین برق بدون وقفه برای تجهیزات حساس را بر عهده دارد و با سوئیچ اتوماتیک بین برق شهر و UPS، از خاموشی و آسیب به سیستم‌ها جلوگیری می‌کند.

تابلوی برق نرمال و UPS چیست؟

تابلوی برق نرمال و UPS تابلویی است که وظیفه توزیع و سوئیچ ایمن برق بین منبع اصلی (برق شهری) و منبع بدون وقفه (UPS)  را بر عهده دارد. در شرایط عادی، مصرف‌کننده‌ها از برق شهر تغذیه می‌شوند و به‌محض افت ولتاژ یا قطع برق، تابلو به‌صورت اتوماتیک مسیر تغذیه را به UPS منتقل می‌کند.

• بدون خاموشی
• بدون شوک الکتریکی
• بدون آسیب به تجهیزات

تفاوت تابلوی برق نرمال و UPS با تابلو برق معمولی

اگر تجهیزات حساسی مثل سرور، PLC، آسانسور یا دستگاه‌های پزشکی دارید، تابلو برق معمولی انتخاب مناسبی نیست.

اجزای اصلی تابلوی برق نرمال و UPS

تابلوی برق نرمال و UPS از بخش‌های مختلفی تشکیل شده که هرکدام نقش مهمی در تأمین برق پایدار، ایمن و بدون وقفه دارند. انتخاب صحیح تجهیزات و هماهنگی بین آن‌ها، مستقیماً روی عملکرد UPS، ایمنی مصرف‌کننده‌ها و طول عمر کل سیستم تأثیر می‌گذارد.

برای کسب  اطلاعات کلی در مورد انواع تجهیزات تابلو برق، مقاله (تجهیزات تابلو برق )را مطالعه بفرمایید.

تجهیزات قدرت و حفاظتی

این بخش وظیفه انتقال، توزیع و حفاظت از جریان برق را بر عهده دارد و پایه اصلی عملکرد تابلو محسوب می‌شود. مهم‌ترین اجزای این بخش عبارت‌اند از:

کلید اصلی ورودی برق شهر

برای قطع و وصل ایمن برق شبکه و محافظت کلی تابلو در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.

کلید ورودی UPS

این کلید امکان جداسازی و مدیریت برق خروجی UPS را فراهم می‌کند و نقش مهمی در ایمنی زمان سرویس یا تعمیرات دارد.

فیوزها و تجهیزات حفاظتی

جهت حفاظت از مدارها و مصرف‌کننده‌ها در برابر اضافه جریان، نوسانات ولتاژ و خطاهای الکتریکی به کار می‌روند.

شینه‌های مسی استاندارد

شینه‌ها مسیر اصلی انتقال جریان هستند و استفاده از شینه مسی با سطح مقطع مناسب، باعث کاهش تلفات حرارتی و افزایش پایداری سیستم می‌شود.

انتخاب اصولی این تجهیزات، از داغ‌شدن تابلو، افت ولتاژ و آسیب به UPS جلوگیری می‌کند.

بخش کنترلی تابلوی برق نرمال و UPS

بخش کنترلی، مغز تابلوی برق نرمال و UPS محسوب می‌شود و وظیفه مدیریت هوشمند بین برق شهر و UPS را بر عهده دارد. اجزای اصلی این بخش شامل موارد زیر است:

کنتاکتورهای قدرت

برای سوئیچ سریع و ایمن بین منبع نرمال و UPS استفاده می‌شوند و باید متناسب با جریان مصرفی انتخاب شوند.

اینترلاک الکتریکی و مکانیکی

مانع از اتصال هم‌زمان برق شهر و UPS می‌شود و نقش بسیار مهمی در جلوگیری از خطاهای خطرناک دارد.

رله کنترلی یا  PLC (در پروژه‌های صنعتی)

در پروژه‌های پیشرفته‌تر، از PLC یا رله‌های کنترلی برای افزایش دقت، مانیتورینگ و امکان برنامه‌ریزی استفاده می‌شود.

طراحی صحیح بخش کنترلی باعث می‌شود فرآیند سوئیچ بین منابع برق کاملاً اتوماتیک، بدون تأخیر و بدون ایجاد شوک الکتریکی انجام شود.

کاربردهای تابلوی برق نرمال و UPS

این تابلو در پروژه‌های زیر بیشترین کاربرد را دارد:

• اتاق سرور و دیتاسنتر
• بیمارستان و مراکز درمانی
• کارخانه‌ها و خطوط تولید
• ساختمان‌های اداری و تجاری
• آسانسور و سیستم‌های ایمنی
• دوربین مداربسته و سیستم‌های امنیتی

در تمام این پروژه‌ها، قطع برق می‌تواند باعث توقف سیستم، خسارت مالی و آسیب به تجهیزات شود.

مزایای استفاده از تابلوی برق نرمال و UPS

• جلوگیری کامل از خاموشی ناگهانی
• افزایش ایمنی سیستم برق
• محافظت از تجهیزات گران‌قیمت
• افزایش طول عمر UPS
• عملکرد پایدار در شرایط بحرانی

به همین دلیل، این تابلو یک هزینه نیست؛ سرمایه‌گذاری است.

نکات مهم در طراحی و ساخت تابلوی برق نرمال و UPS

طراحی و ساخت تابلوی برق نرمال و UPS اگر به‌صورت اصولی انجام نشود، نه‌تنها کارایی سیستم را کاهش می‌دهد، بلکه می‌تواند باعث آسیب جدی به UPS و تجهیزات مصرف‌کننده شود. رعایت استانداردهای فنی در مرحله طراحی، انتخاب تجهیزات و اجرای نهایی، نقش تعیین‌کننده‌ای در عملکرد پایدار و ایمن تابلو دارد.

1.    محاسبات و انتخاب تجهیزات

اولین و مهم‌ترین مرحله در طراحی تابلوی برق نرمال و UPS، انجام محاسبات دقیق و انتخاب صحیح تجهیزات است. هرگونه خطا در این مرحله، در آینده باعث افت راندمان یا خرابی سیستم خواهد شد.

2.    محاسبه دقیق توان مصرفی

مجموع توان تمام مصرف‌کننده‌ها باید به‌صورت واقعی و نه اسمی محاسبه شود. در این محاسبه، جریان راه‌اندازی تجهیزات، ضریب توان و شرایط کاری پروژه نیز باید در نظر گرفته شود.

3.    انتخاب UPS متناسب با بار

ظرفیت UPS باید متناسب با توان مصرفی و نوع بار (حساس یا غیرحساس) انتخاب شود. انتخاب UPS ضعیف باعث overload و خاموشی می‌شود و انتخاب بیش‌ازحد بزرگ نیز هزینه‌های غیرضروری ایجاد می‌کند.

4.    درنظرگرفتن ضریب اطمینان

برای افزایش پایداری سیستم، معمولاً ضریب اطمینان مناسبی در طراحی لحاظ می‌شود تا در صورت افزایش بار یا شرایط اضطراری، عملکرد تابلو دچار اختلال نشود.

انتخاب صحیح تجهیزات در این مرحله، عمر UPS را افزایش داده و از استهلاک زودهنگام جلوگیری می‌کند.

5.    اجرا و تست

پس از طراحی و انتخاب تجهیزات، کیفیت اجرا نقش بسیار مهمی در عملکرد نهایی تابلوی برق نرمال و UPS دارد. حتی بهترین طراحی، اگر اجرای درستی نداشته باشد، نتیجه مطلوبی نخواهد داشت.

6. سیم‌کشی اصولی و استاندارد

سیم‌کشی باید مطابق استانداردهای برق صنعتی انجام شود، سطح مقطع کابل‌ها متناسب با جریان انتخاب شود و مسیرها به‌صورت منظم و ایمن اجرا شوند تا از گرم‌شدن و افت ولتاژ جلوگیری شود.

7. تهویه مناسب داخل تابلو

تجهیزات قدرت و UPS در زمان کار تولید حرارت می‌کنند. طراحی صحیح تهویه و جانمایی مناسب تجهیزات، از افزایش دما و کاهش عمر قطعات جلوگیری می‌کند.

8. تست کامل قبل از تحویل پروژه

پس از اتمام مونتاژ، تابلو باید در شرایط واقعی تست شود. شامل تست سوئیچ بین برق شهر و UPS، بررسی عملکرد حفاظتی و اطمینان از نبود خطا در مدارها.

اجرای صحیح و تست کامل، تضمین می‌کند که تابلو در زمان قطع برق، بدون مشکل و بدون وقفه عمل کند.

قیمت تابلوی برق نرمال و UPS به چه عواملی بستگی دارد؟

• قیمت نهایی به عوامل زیر بستگی دارد:
• توان و نوع مصرف‌کننده‌ها
• برند و ظرفیت UPS
• سطح اتوماسیون تابلو
• صنعتی یا ساختمانی بودن پروژه
• تجهیزات حفاظتی استفاده‌شده

به همین دلیل پس از بررسی پروژه، قیمت به‌صورت شفاف و با جزئیات تجهیزات اعلام می‌شود.

سفارش ساخت تابلوی برق نرمال و UPS در پرشیا تابلو

اگر به‌دنبال ساخت تابلوی برق نرمال و UPS استاندارد، ایمن و بادوام هستید، انتخاب یک تیم متخصص مهم‌ترین تصمیم شماست. طراحی و اجرای این نوع تابلو نیازمند تجربه عملی، شناخت دقیق تجهیزات و رعایت کامل استانداردهای برق صنعتی است.

ما با سابقه اجرای پروژه‌های مختلف صنعتی و ساختمانی، طراحی تابلوی برق نرمال و UPS را کاملاً متناسب با شرایط واقعی پروژه انجام می‌دهیم. از محاسبه دقیق توان مصرفی گرفته تا انتخاب UPS، تجهیزات حفاظتی و اجرای اصولی تابلو. هدف ما فقط ساخت تابلو نیست، بلکه ارائه یک راهکار مطمئن برای تأمین برق بدون وقفه است.

برای مشاوره تخصصی و بررسی پروژه، همین حالا با کارشناسان پرشیا تابلو تماس بگیرید.

سوالات متداول

1. آیا تابلوی برق نرمال و UPS به‌صورت اتوماتیک سوئیچ می‌کند؟

بله، در طراحی استاندارد، سوئیچ بین برق شهر و UPS کاملاً اتوماتیک و بدون قطعی انجام می‌شود.

2. آیا امکان سفارشی‌سازی تابلو وجود دارد؟

بله، تابلو بر اساس توان مصرفی، نوع پروژه و سطح اتوماسیون کاملاً سفارشی ساخته می‌شود.

3. تفاوت UPS و دیزل ژنراتور در این تابلو چیست؟

UPS بدون وقفه عمل می‌کند، اما دیزل ژنراتور با تأخیر وارد مدار می‌شود؛ به همین دلیل UPS برای تجهیزات حساس ضروری است.

4. آیا این تابلو برای ساختمان‌های مسکونی هم کاربرد دارد؟

بله، به‌ویژه برای آسانسور، سیستم امنیتی و تجهیزات مهم ساختمان.
