تابلو چنج اور دستی چیست؟ راهنمای خرید، کاربرد، نقشه و قیمت تابلو

تابلو چنج اور دستی یکی از تجهیزات مهم در سیستم‌های برق اضطراری است که برای انتقال بار الکتریکی بین دو منبع تغذیه استفاده می‌شود. رایج‌ترین کاربرد آن، جابه‌جایی برق مصرف‌کننده بین برق شهر و دیزل ژنراتور است. در حالت عادی، بار از برق شهر تغذیه می‌شود. هنگام قطع برق، اپراتور پس از راه‌اندازی و آماده‌شدن ژنراتور، کلید چنج اور را به‌صورت دستی تغییر وضعیت می‌دهد تا برق مصرف‌کننده از منبع پشتیبان تأمین شود.

سادگی مدار، هزینه اولیه مناسب، تعمیر و نگهداری آسان و عدم نیاز به سیستم کنترل پیچیده باعث شده است تابلو چنج اور دستی همچنان برای بسیاری از ساختمان‌ها، کارگاه‌ها، فروشگاه‌ها، ویلاها و پروژه‌های صنعتی انتخاب مناسبی باشد.

تابلو چنج اور دستی چیست؟

تابلو چنج اور دستی یا Manual Transfer Switching Equipment تجهیزی است که امکان انتقال بار بین دو منبع برق را فراهم می‌کند و تغییر وضعیت منبع توسط اپراتور انجام می‌شود.

در یک کاربرد معمول، دو ورودی تابلو عبارت‌اند از:

برق شهر

دیزل ژنراتور

و یک خروجی برای تغذیه بار وجود دارد.

در ویدیو زیر یک نمونه تابلو چنج اور دستی را مشاهده میکنید:

ساختار کلی به این صورت است:

• برق شهر ← ورودی اول چنج اور
• ژنراتور ← ورودی دوم چنج اور
• چنج اور ← خروجی بار

در استاندارد IEC 60947-6-1:2026، تجهیزات انتقال منبع در گروه TSE قرار می‌گیرند و نوع دستی با عنوان MTSE و نوع اتوماتیک با عنوان ATSE تعریف شده‌اند. این استاندارد برای تجهیزات انتقال بار بین منابع تغذیه در سیستم‌های فشار ضعیف کاربرد دارد.

البته، در بازار ایران اصطلاحاتی مانند MTS، کلید چنج اور دستی، تابلو برق چنج اور دستی و تابلو چنج اور شهر و ژنراتور نیز بسیار رایج هستند.

تابلو چنج اور دستی چگونه کار می‌کند؟

عملکرد این تابلو نسبت به تابلو چنج اور اتوماتیک ساده‌تر است.

فرض کنید یک ساختمان دارای برق شهر و یک ژنراتور اضطراری باشد.

مرحله اول: برق شهر فعال است

در شرایط عادی، کلید چنج اور روی منبع برق شهر قرار دارد و بار از شبکه تغذیه می‌شود.

مرحله دوم: برق شهر قطع می‌شود

با قطع برق شهر، بار دیگر از منبع اصلی انرژی دریافت نمی‌کند. در این مرحله، برخلاف سیستم اتوماتیک، تابلو چنج اور دستی خودش منبع دوم را انتخاب نمی‌کند.

مرحله سوم: راه‌اندازی ژنراتور

اپراتور ژنراتور را روشن می‌کند و از آماده بودن آن اطمینان پیدا می‌کند.

مرحله چهارم: انتقال بار

اپراتور وضعیت کلید چنج اور را تغییر می‌دهد و بار به ژنراتور متصل می‌شود.

مرحله پنجم: بازگشت برق شهر

بعد از برگشت برق شبکه، اپراتور مجدداً وضعیت کلید را تغییر می‌دهد تا بار از برق شهر تغذیه شود.

|در مورد تابلو چنج اور بیشتر بدانید|

کاربرد تابلو چنج اور دستی چیست؟

تابلو چنج اور دستی زمانی کاربرد دارد که یک مجموعه دارای دو منبع برق باشد و لازم باشد در زمان نیاز، بار از یک منبع به منبع دیگر منتقل شود.

مهم‌ترین کاربردها عبارت‌اند از:

• برق شهر و دیزل ژنراتور
• ساختمان‌های مسکونی
• ویلاها
• فروشگاه‌ها
• دفاتر اداری
• کارگاه‌ها
• واحدهای صنعتی
• تأسیسات ساختمانی
• سیستم‌های برق اضطراری
• تابلوهای برق دارای منبع پشتیبان

برای مثال، در یک کارگاه که برق شهر منبع اصلی و ژنراتور منبع پشتیبان است، استفاده از چنج اور دستی به اپراتور اجازه می‌دهد در زمان قطع برق، بار را به ژنراتور منتقل کند.

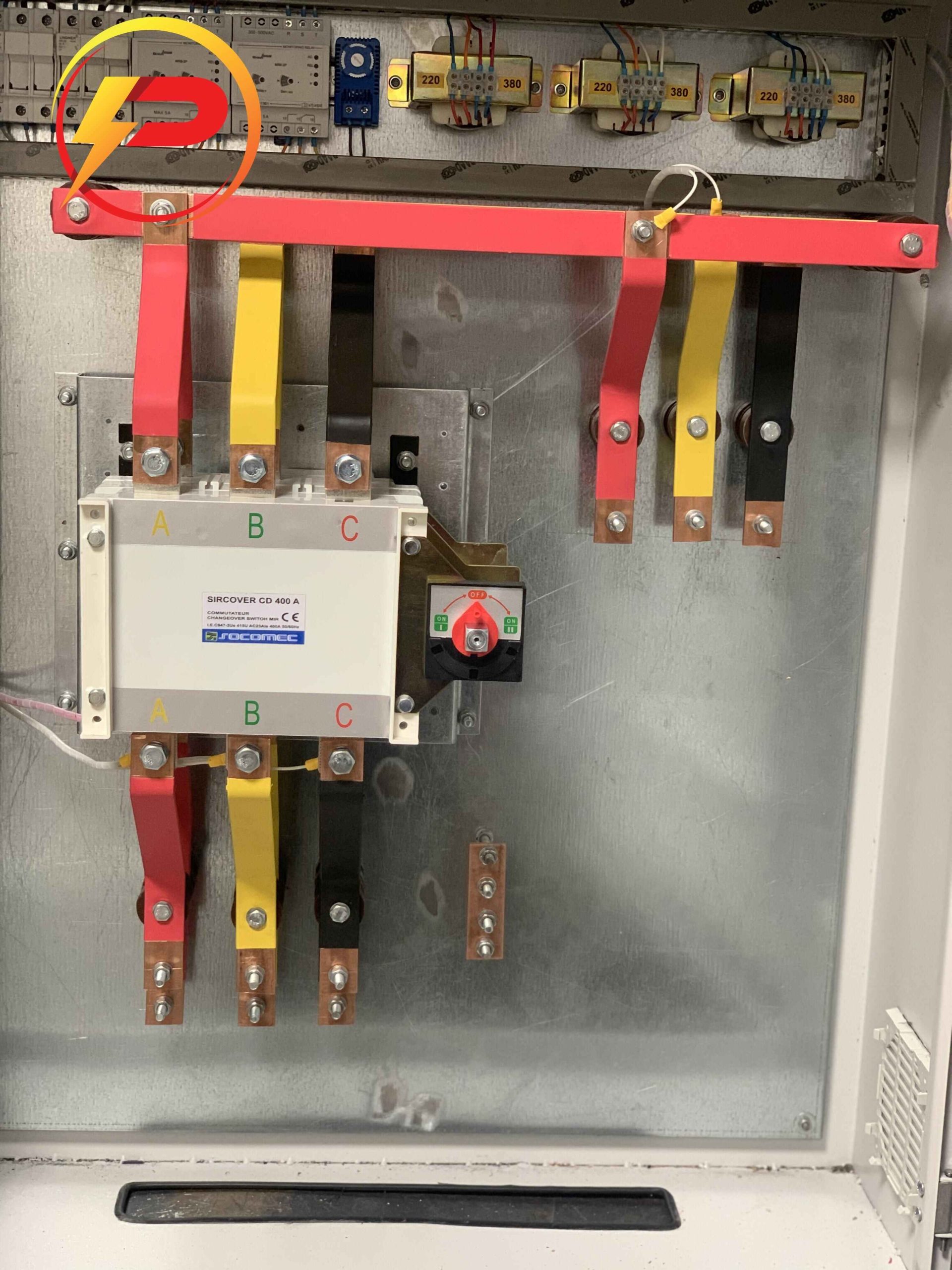

اجزای تابلو چنج اور دستی

اجزای تابلو با توجه به طراحی و مشخصات پروژه متفاوت هستند، اما تجهیزات زیر در بسیاری از تابلوها مورد استفاده قرار می‌گیرند.

۱. کلید چنج اور

مهم‌ترین تجهیز تابلو، کلید چنج اور است.

این کلید وظیفه دارد مسیر تغذیه بار را بین دو منبع تغییر دهد. هنگام انتخاب کلید باید مواردی مانند موارد زیر بررسی شود:

• جریان نامی
• ولتاژ کاری
• تعداد پل
• نوع بار
• شرایط نصب
• قدرت و مشخصات الکتریکی
• قابلیت قطع و وصل موردنیاز

انتخاب کلید صرفاً بر اساس قیمت، کار درستی نیست.

۲. کلیدهای حفاظتی

برای حفاظت مدارهای ورودی و خروجی می‌توان بر اساس طراحی از تجهیزات حفاظتی مناسب استفاده کرد.

بسته به پروژه ممکن است تجهیزاتی مانند:

• MCB
• MCCB
• فیوز
• تجهیزات حفاظتی دیگر

به کار گرفته شوند.

۳. شینه‌های مسی

شینه برای انتقال جریان در داخل تابلو استفاده می‌شود. ابعاد و سطح مقطع شینه باید متناسب با جریان عبوری و شرایط طراحی انتخاب شود.

۴. ترمینال‌ها و سیم‌کشی

ورودی برق شهر، ورودی ژنراتور و خروجی بار باید با سیم و تجهیزات اتصال مناسب به تابلو متصل شوند.

شماره‌گذاری و نظم سیم‌کشی نیز در زمان تعمیر و عیب‌یابی اهمیت زیادی دارد.

۵. بدنه تابلو

بدنه وظیفه محافظت از تجهیزات داخلی را بر عهده دارد. ابعاد تابلو باید به اندازه‌ای باشد که علاوه بر جای‌گیری تجهیزات، فضای کافی برای سیم‌کشی، شینه‌بندی، تعمیر و تهویه موردنیاز فراهم شود.

۶. تجهیزات اندازه‌گیری و نمایش

در صورت نیاز می‌توان تجهیزاتی مانند:

• آمپرمتر
• ولت‌متر
• مولتی‌متر
• چراغ سیگنال

را نیز در تابلو نصب کرد.

انواع تابلو چنج اور دستی

تابلوهای چنج اور دستی را می‌توان بر اساس نوع شبکه و کاربرد دسته‌بندی کرد.

تابلو چنج اور دستی تک فاز

این مدل برای سیستم‌های تک فاز مورد استفاده قرار می‌گیرد و می‌تواند برای ساختمان‌ها، ویلاها، فروشگاه‌ها و کاربردهای مشابه مناسب باشد.

تابلو چنج اور دستی سه فاز

در پروژه‌های سه فاز باید کلید و تجهیزات متناسب با مشخصات سیستم سه فاز انتخاب شوند. تعداد پل نیز باید با توجه به ساختار شبکه و نحوه مدیریت هادی‌های مدار تعیین شود.

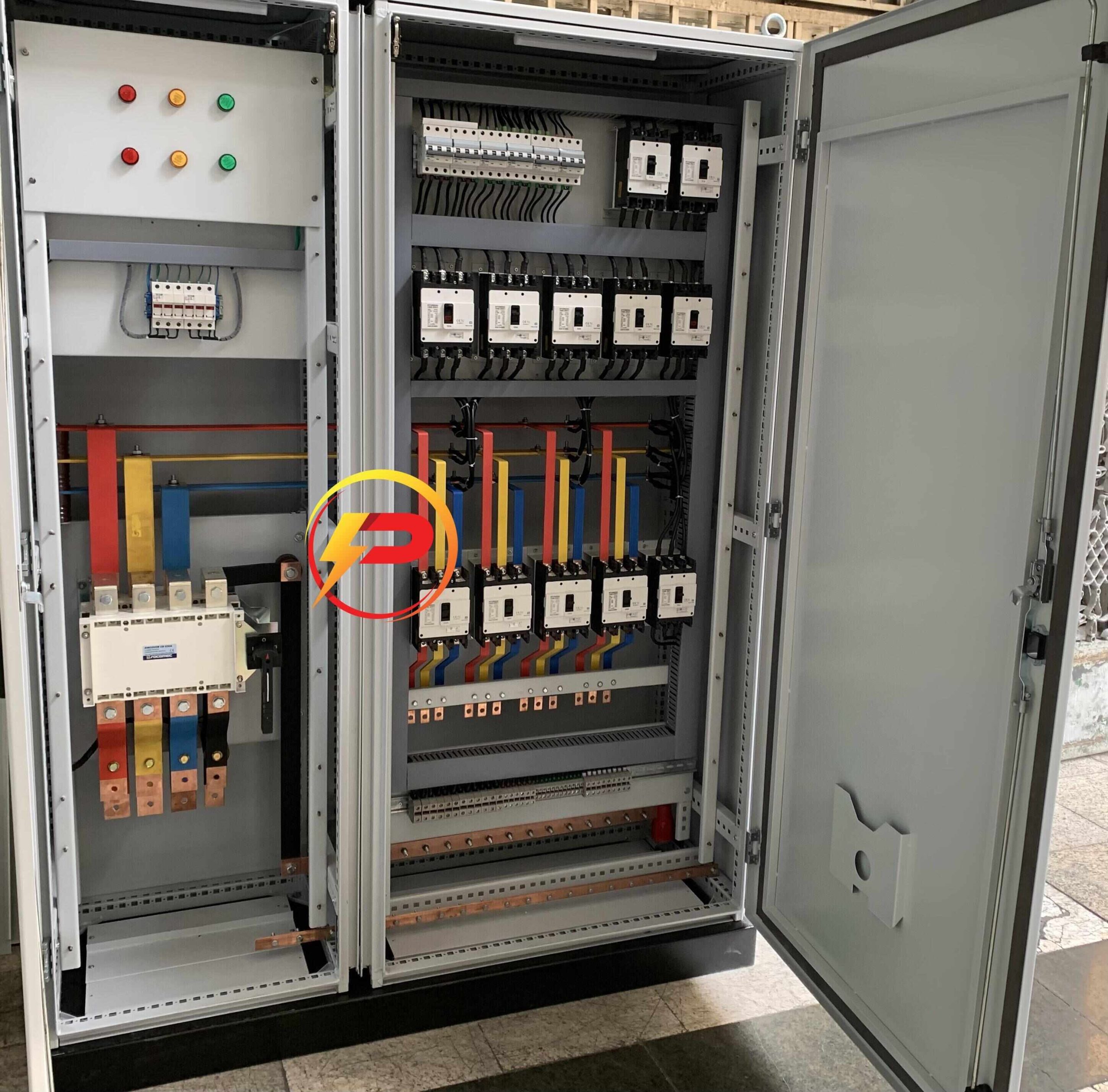

تابلو چنج اور دستی برق شهر و ژنراتور

این مدل یکی از رایج‌ترین کاربردهای چنج اور دستی است.

تابلو چنج اور دستی سه فاز ۳ پل یا ۴ پل؟

این مورد یکی از سؤال‌های مهم هنگام خرید است. انتخاب ۳ پل یا ۴ پل نباید صرفاً بر اساس نظر فروشنده انجام شود.

در سیستم سه‌فاز، باید مشخص شود که هادی نول چگونه مدیریت می‌شود و آیا در شرایط پروژه لازم است نول نیز همراه فازها سوئیچ شود یا خیر. به همین دلیل انتخاب تعداد پل باید بر اساس نوع سیستم توزیع، نحوه اتصال نول و الزامات طراحی پروژه انجام شود.

برای یک پروژه مشخص، نمی‌توان بدون بررسی سیستم برق گفت «همیشه ۳ پل بهتر است» یا «همیشه باید ۴ پل باشد».

مزایای تابلو چنج اور دستی

۱. ساختار ساده

مدار چنج اور دستی نسبت به سیستم‌های اتوماتیک پیچیدگی کمتری دارد.

۲. هزینه اولیه مناسب‌تر

به دلیل نیاز کمتر به تجهیزات کنترلی، در بسیاری از پروژه‌ها هزینه اولیه آن از سیستم اتوماتیک پایین‌تر است.

۳. تعمیر و عیب‌یابی آسان‌تر

ساختار ساده‌تر می‌تواند فرآیند عیب‌یابی و تعمیر را آسان‌تر کند.

۴. مناسب برای پروژه‌های کوچک و متوسط

اگر حضور اپراتور در محل امکان‌پذیر باشد، چنج اور دستی می‌تواند گزینه اقتصادی مناسبی باشد.

۵. عدم نیاز به کنترلر پیچیده

در مدل دستی، تغییر منبع توسط اپراتور انجام می‌شود و به سیستم کنترل خودکار نیاز نیست.

تفاوت تابلو چنج اور دستی و اتوماتیک

تفاوت اصلی در نحوه انتقال بار است. در تابلو چنج اور دستی، اپراتور منبع را تغییر می‌دهد؛ اما در سیستم اتوماتیک، تجهیزات کنترل و انتقال، وضعیت منابع را پایش کرده و عملیات انتقال را طبق طراحی سیستم انجام می‌دهند.

استاندارد IEC 60947-6-1:2026 نیز تجهیزات انتقال منبع دستی و اتوماتیک را به‌ترتیب در دسته‌های MTSE و ATSE پوشش می‌دهد.

تابلو چنچ اور دستی شامل چه ملزوماتی است؟

یک نقشه کامل می‌تواند موارد زیر را مشخص کند:

• ورودی برق شهر
• ورودی ژنراتور
• تجهیزات حفاظتی
• کلید چنج اور
• مسیر خروجی
• شینه‌ها
• ترمینال‌ها
• نول
• ارت
• تجهیزات اندازه‌گیری
• مدار قدرت
• در صورت وجود، مدار فرمان

نکات مهم در طراحی تابلو چنج اور دستی

تعیین جریان بار

اولین قدم برای انتخاب تجهیزات، مشخص کردن جریان مصرفی است. انتخاب یک کلید با آمپراژ نامناسب می‌تواند عملکرد و ایمنی سیستم را تحت تأثیر قرار دهد.

بررسی مشخصات ژنراتور

توان و مشخصات ژنراتور باید با بار و تجهیزات انتقال منبع هماهنگ باشد.

انتخاب تعداد پل

تعداد پل بر اساس ساختار شبکه و نحوه سوئیچ‌کردن هادی‌ها تعیین می‌شود.

انتخاب تجهیزات حفاظتی

تجهیزات حفاظتی باید بر اساس جریان بار و شرایط شبکه انتخاب شوند.

جلوگیری از اتصال ناخواسته منابع

یکی از مهم‌ترین موضوعات طراحی، جلوگیری از اتصال ناخواسته دو منبع به یکدیگر است.

قیمت تابلو چنج اور دستی چقدر است؟

یکی از مهم‌ترین عبارت‌های تجاری این حوزه، قیمت تابلو چنج اور دستی است. اما نمی‌توان برای تمام پروژه‌ها یک قیمت ثابت اعلام کرد. قیمت نهایی به مشخصات تابلو و تجهیزات استفاده‌شده بستگی دارد.

مهم‌ترین عوامل عبارت‌اند از:

آمپراژ کلید چنج اور

هرچه جریان نامی کلید افزایش پیدا کند، معمولاً قیمت آن نیز بیشتر می‌شود.

برند تجهیزات

برند کلید، تجهیزات حفاظتی و سایر قطعات روی قیمت تأثیر دارد.

تک فاز یا سه فاز بودن

نوع سیستم باعث تغییر تجهیزات موردنیاز و در نتیجه هزینه نهایی می‌شود.

تعداد پل

کلید دوپل، سه‌پل یا چهارپل بسته به کاربرد، قیمت متفاوتی دارد.

نوع و ابعاد بدنه

ابعاد، ضخامت ورق، پوشش و درجه حفاظت بدنه روی هزینه تأثیر می‌گذارد.

تجهیزات جانبی

آمپرمتر، ولت‌متر، چراغ سیگنال و تجهیزات جانبی دیگر می‌توانند قیمت نهایی را افزایش دهند.

طراحی و مونتاژ

هزینه مهندسی، مونتاژ، سیم‌کشی، شینه‌بندی و تست نیز بخشی از قیمت تابلو است.

برای استعلام قیمت تابلو چنج اور دستی چه اطلاعاتی لازم است؟

برای اینکه قیمت دقیق‌تری دریافت کنید، بهتر است اطلاعات زیر را ارائه دهید:

تک فاز یا سه فاز بودن

ولتاژ سیستم

جریان مصرفی

توان ژنراتور

نوع بار

آمپراژ کلید موردنیاز

تعداد پل

برند تجهیزات موردنظر

محل نصب

تجهیزات جانبی موردنیاز

با این اطلاعات می‌توان ساختار مناسب تابلو را مشخص و قیمت دقیق‌تری ارائه کرد.

تابلو چنج اور دستی برای چه پروژه‌ای مناسب است؟

مدل دستی بیشتر برای پروژه‌هایی مناسب است که:

• اپراتور در محل حضور دارد.
• انتقال فوری و خودکار ضروری نیست.
• سیستم برق اضطراری ساده است.
• هزینه اولیه اهمیت دارد.
• منبع دوم معمولاً ژنراتور است.
• تعداد دفعات انتقال منبع زیاد نیست.

اما اگر مجموعه شما نیاز دارد در زمان قطع برق، انتقال منبع بدون دخالت انسان انجام شود، باید سیستم اتوماتیک را بررسی کنید.

هنگام خرید تابلو چنج اور دستی به چه نکاتی توجه کنیم؟

قبل از خرید، این موارد را حتماً بررسی کنید:

آمپراژ مناسب

کلید چنج اور باید متناسب با جریان موردنیاز انتخاب شود.

برند تجهیزات

برند و کیفیت تجهیزات داخلی روی عملکرد و هزینه نهایی تأثیر دارد.

تعداد پل

تعداد پل باید متناسب با سیستم برق پروژه باشد.

کیفیت مونتاژ

سیم‌کشی مرتب، شینه‌بندی صحیح، شماره‌گذاری و نصب اصولی تجهیزات اهمیت زیادی دارد.

نقشه تابلو

از سازنده بخواهید نقشه مرتبط با تابلو را ارائه کند.

تست تابلو

تابلو باید قبل از تحویل از نظر عملکرد و اتصالات بررسی و تست شود.

جمع‌بندی

تابلو چنج اور دستی یکی از ساده‌ترین راهکارها برای انتقال بار بین دو منبع برق است و کاربرد ویژه‌ای در سیستم‌های برق شهر و ژنراتور دارد. این تابلو به دلیل سادگی، هزینه اولیه مناسب‌تر، تعمیر آسان‌تر و عدم نیاز به سیستم کنترل پیچیده برای بسیاری از پروژه‌ها گزینه مناسبی است.

در مقابل، مهم‌ترین محدودیت آن وابستگی به اپراتور است. بنابراین در پروژه‌هایی که انتقال برق باید بدون دخالت انسان انجام شود، باید گزینه اتوماتیک نیز بررسی شود. برای انتخاب تابلو مناسب، مواردی مانند آمپراژ، تعداد پل، تک‌فاز یا سه‌فاز بودن، نوع بار، مشخصات ژنراتور، تجهیزات حفاظتی و شرایط نصب باید بررسی شوند.

برای استعلام قیمت و ساخت تابلو چنج اور دستی مشخصات پروژه خود را برای کارشناسان پرشیا تابلو ارسال کنید تا نوع کلید، آمپراژ، تجهیزات حفاظتی و ساختار مناسب تابلو بررسی و قیمت پیشنهادی اعلام شود.

سوالات متداول درباره تابلو چنج اور دستی

1.تابلو چنج اور دستی چیست؟

تابلو چنج اور دستی تجهیزی برای انتقال بار بین دو منبع برق است که تغییر وضعیت آن توسط اپراتور انجام می‌شود.

2.آیا تابلو چنج اور دستی برای برق شهر و ژنراتور مناسب است؟

بله. انتقال بار بین برق شهر و دیزل ژنراتور یکی از رایج‌ترین کاربردهای این تابلو است.

3.آیا چنج اور دستی به‌صورت خودکار برق را منتقل می‌کند؟

خیر. در مدل دستی، اپراتور باید وضعیت کلید را تغییر دهد.

4.قیمت تابلو چنج اور دستی چقدر است؟

قیمت ثابت نیست و به آمپراژ، تعداد پل، برند تجهیزات، نوع تابلو، بدنه، تجهیزات جانبی و هزینه ساخت بستگی دارد.
