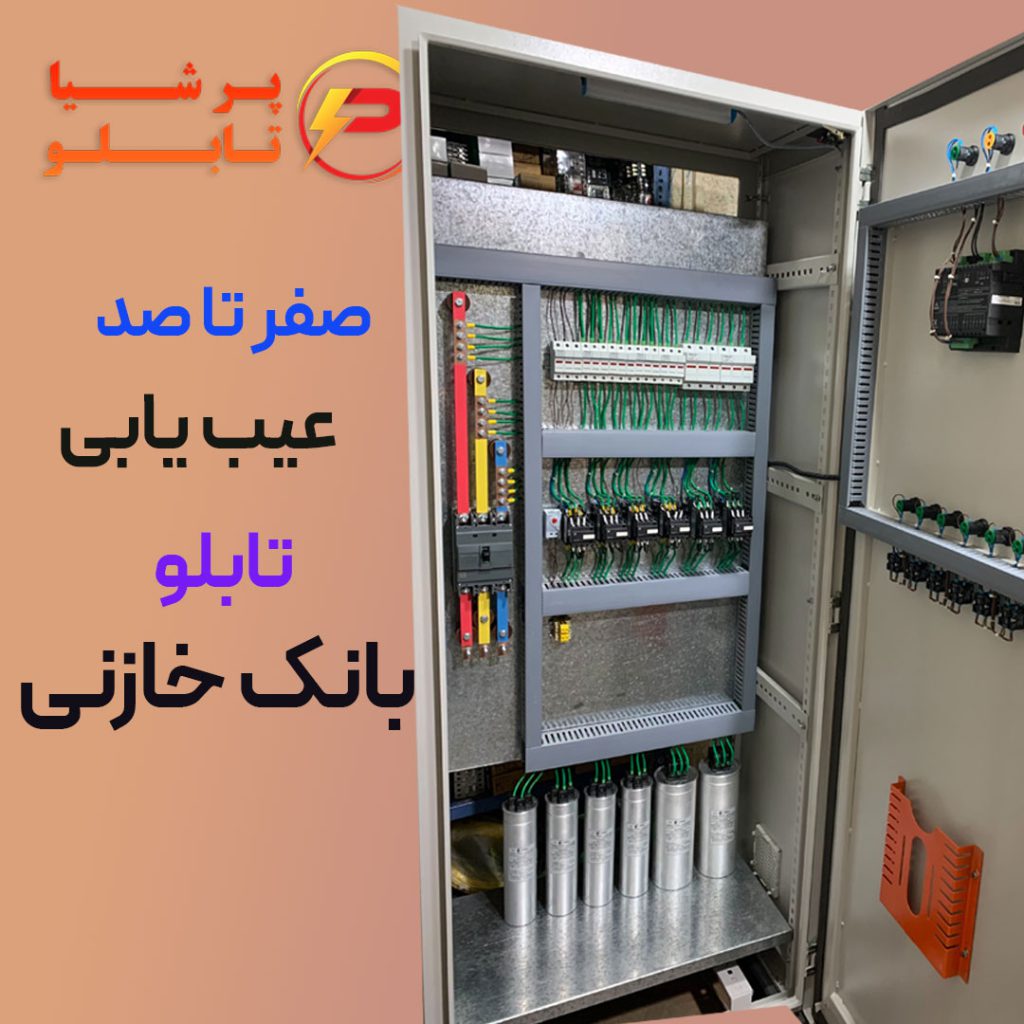

عیب‌یابی تابلو بانک خازنی (راهنمای جامع شناسایی مشکلات و بهبود عملکرد سیستم)

در سیستم‌های الکتریکی، یکی از مهم‌ترین تجهیزات برای بهینه‌سازی مصرف انرژی و حفظ تعادل توان در شبکه، بانک‌های خازنی هستند. این سیستم‌ها با جبران توان راکتیو، ضریب توان را بهبود می‌دهند و در نتیجه باعث افزایش راندمان تجهیزات الکتریکی، کاهش جریان مصرفی و جلوگیری از جریمه‌های شرکت برق می‌شوند.

تابلو بانک خازنی به‌عنوان بخش کنترلی و حفاظتی این سیستم، نقش بسیار مهمی در عملکرد صحیح بانک خازن دارد. بروز هرگونه نقص یا اختلال در این تابلو می‌تواند کل سیستم برق را تحت تأثیر قرار دهد. به همین دلیل، عیب‌یابی تابلو بانک خازنی یکی از اقدامات ضروری برای حفظ عملکرد پایدار و بهینه شبکه برق به شمار می‌رود.

در این مقاله، به‌صورت مرحله‌به‌مرحله به بررسی روش‌های عیب‌یابی تابلو بانک خازنی می‌پردازیم و نکات کلیدی برای شناسایی و رفع مشکلات رایج این تابلوها را توضیح می‌دهیم.

ویدیو زیر یک نمونه بانک خازن را بعد از نصب نمایش میدهد که ضریب توان را اصلاح میکند.

اهمیت تابلو بانک خازنی در سیستم‌های الکتریکی

تابلوهای بانک خازنی از اجزای اصلی مدیریت توان راکتیو در شبکه‌های برق صنعتی و ساختمانی محسوب می‌شوند. این تابلوها معمولاً از تجهیزاتی مانند خازن‌های قدرت، کنتاکتورها، فیوزها، رله‌ها و سیستم کنترلی (رگولاتور) تشکیل شده‌اند که هرکدام وظیفه مشخصی در تنظیم و کنترل توان راکتیو دارند.

عملکرد صحیح تابلو بانک خازنی باعث می‌شود:

• ضریب توان در محدوده استاندارد باقی بماند

• تلفات انرژی کاهش یابد

• فشار کمتری به تجهیزات الکتریکی وارد شود

در  مقاله مزایای بانک خازنی به صورت کامل با دلایل ضرورت استفاده از بانک خازن آشنا میشوید.

مشکلات رایج در تابلوهای بانک خازنی

پیش از شروع فرآیند عیب‌یابی تابلو بانک خازنی، آشنایی با مشکلات متداول این تابلوها ضروری است. رایج‌ترین ایرادات عبارت‌اند از:

● کاهش ضریب توان

این مشکل معمولاً به دلیل خرابی خازن‌ها، عملکرد نادرست رگولاتور یا عدم ورود صحیح پله‌های خازنی به مدار رخ می‌دهد.

● سوختن فیوزها یا خرابی کلیدها

اضافه‌بار، اتصال کوتاه یا خرابی خازن‌ها می‌تواند باعث سوختن فیوزها یا آسیب دیدن کلیدها و کنتاکتورها شود.

● خرابی خازن‌ها

خازن‌ها ممکن است بر اثر کارکرد طولانی‌مدت، دمای بالا یا شرایط نامناسب محیطی دچار افت ظرفیت یا خرابی شوند. برای اطمینان از سلامت آن‌ها، استفاده از دستگاه ظرفیت‌سنج خازن ضروری است.

● افزایش بیش از حد دمای تابلو

این مشکل معمولاً به دلیل تهویه نامناسب، طراحی نادرست تابلو یا اضافه‌بار سیستم ایجاد می‌شود و در صورت بی‌توجهی می‌تواند منجر به خرابی‌های جدی شود.

شناسایی سریع و رفع این مشکلات، نقش مهمی در افزایش عمر تجهیزات و جلوگیری از هزینه‌های اضافی دارد.

فرآیند عیب‌یابی تابلو بانک خازنی

عیب‌یابی تابلو بانک خازنی یک فرآیند مرحله‌ای و دقیق است که شامل شناسایی، بررسی و رفع ایرادها می‌شود. در ادامه، مهم‌ترین مراحل این فرآیند را بررسی می‌کنیم.

⸻

بررسی بصری تابلو

اولین و ساده‌ترین مرحله در عیب‌یابی تابلو بانک خازنی، بازرسی چشمی است. در بسیاری از موارد، علائم ظاهری می‌توانند سرنخ‌های مهمی از مشکل ارائه دهند.

در این مرحله باید موارد زیر بررسی شوند:

• وضعیت خازن‌ها: بررسی وجود نشتی، بادکردگی یا آسیب فیزیکی

• فیوزها و کنتاکتورها: اطمینان از سالم بودن فیوزها و عملکرد صحیح کنتاکتورها

• سیم‌کشی‌ها: بررسی آثار سوختگی، شل‌شدگی یا پارگی سیم‌ها

⸻

اندازه‌گیری جریان و ولتاژ

یکی از مهم‌ترین مراحل عیب‌یابی تابلو بانک خازنی، اندازه‌گیری پارامترهای الکتریکی است. استفاده از تجهیزاتی مانند مولتی‌متر و آنالایزر توان می‌تواند اطلاعات دقیقی از وضعیت سیستم ارائه دهد.

موارد مهم در این مرحله شامل:

• بررسی ولتاژ ورودی تابلو: اطمینان از نرمال بودن ولتاژ تغذیه

• اندازه‌گیری جریان خازن‌ها: مقایسه جریان واقعی با مقادیر طراحی‌شده

وجود نوسانات غیرعادی یا اختلاف محسوس با مقادیر استاندارد، می‌تواند نشان‌دهنده وجود مشکل در تابلو یا شبکه باشد.

⸻

بررسی عملکرد خازن‌ها

خازن‌ها اصلی‌ترین اجزای تابلو بانک خازنی هستند و خرابی آن‌ها تأثیر مستقیمی بر عملکرد سیستم دارد. برای بررسی وضعیت خازن‌ها باید به موارد زیر توجه شود:

• عمر مفید خازن: خازن‌ها با گذشت زمان دچار افت عملکرد می‌شوند

• دمای کاری: افزایش بیش از حد دما نشانه‌ای از خرابی یا اضافه‌بار است

• مقاومت عایقی: تست عایق با دستگاه مگااهم‌متر می‌تواند خرابی‌های پنهان را مشخص کند

آزمون خازن‌ها در عیب‌یابی تابلو بانک خازنی

یکی از دقیق‌ترین روش‌ها برای عیب‌یابی تابلو بانک خازنی، استفاده از دستگاه تست خازن است. این دستگاه‌ها ظرفیت واقعی خازن را اندازه‌گیری می‌کنند.

در صورتی که:

• ظرفیت خازن کمتر از مقدار نامی باشد

• یا افت عملکرد محسوس مشاهده شود

تعویض خازن معیوب ضروری خواهد بود.

بررسی سیستم کنترل و رله‌های رگلاتور و کنتاکتور های خازنی

سیستم کنترل، رگولاتور و رله‌ها وظیفه مدیریت، حفاظت و فرمان‌دهی پله‌های خازنی را بر عهده دارند. هرگونه اختلال در این بخش می‌تواند باعث عملکرد نادرست تابلو شود.

در این مرحله باید:

• صحت عملکرد رله‌ها بررسی شود

• تنظیمات رگولاتور کنترل گردد

• از نبود خطا در فرمان‌دهی پله‌ها اطمینان حاصل شود

– مدت‌زمان استفاده از خازن‌ها: خازن‌ها به‌مرورزمان فرسوده می‌شوند. بررسی عمر مفید

خازن‌ها می‌تواند به شناسایی مشکلات کمک کند.

– درجه‌حرارت خازن‌ها: اگر خازن‌ها بیش از حد داغ شده باشند، احتمال خرابی آن‌ها زیاد است.

– مقاومت عایقی: استفاده از تستر عایق برای سنجش مقاومت عایقی خازن‌ها می‌تواند به شناسایی

خرابی‌های احتمالی کمک کند.

دلایل رایج خرابی تابلو بانک خازنی

برخی از مهم‌ترین عوامل خرابی تابلوهای بانک خازنی عبارت‌اند از:

• اضافه‌بار بیش از ظرفیت طراحی‌شده سیستم

• عدم سرویس و نگهداری منظم

• انتخاب نادرست خازن‌ها یا تجهیزات کنترلی

نتیجه‌گیری در مورد عیب ‌یابی تابلو بانک خازنی

عیب ‌یابی تابلو بانک خازنی یکی از مراحل حیاتی در نگهداری سیستم‌های الکتریکی است. با شناسایی سریع مشکلات و رفع آن‌ها، می‌توان از خرابی‌های جدی جلوگیری کرده و عملکرد بهینه سیستم را حفظ کرد. استفاده از روش‌های دقیق مانند بررسی بصری، اندازه‌گیری جریان و ولتاژ،

آزمون خازن‌ها و بررسی سیستم کنترل، به شما کمک می‌کند تا مشکلات تابلوهای بانک خازنی را شناسایی و رفع کنید.
