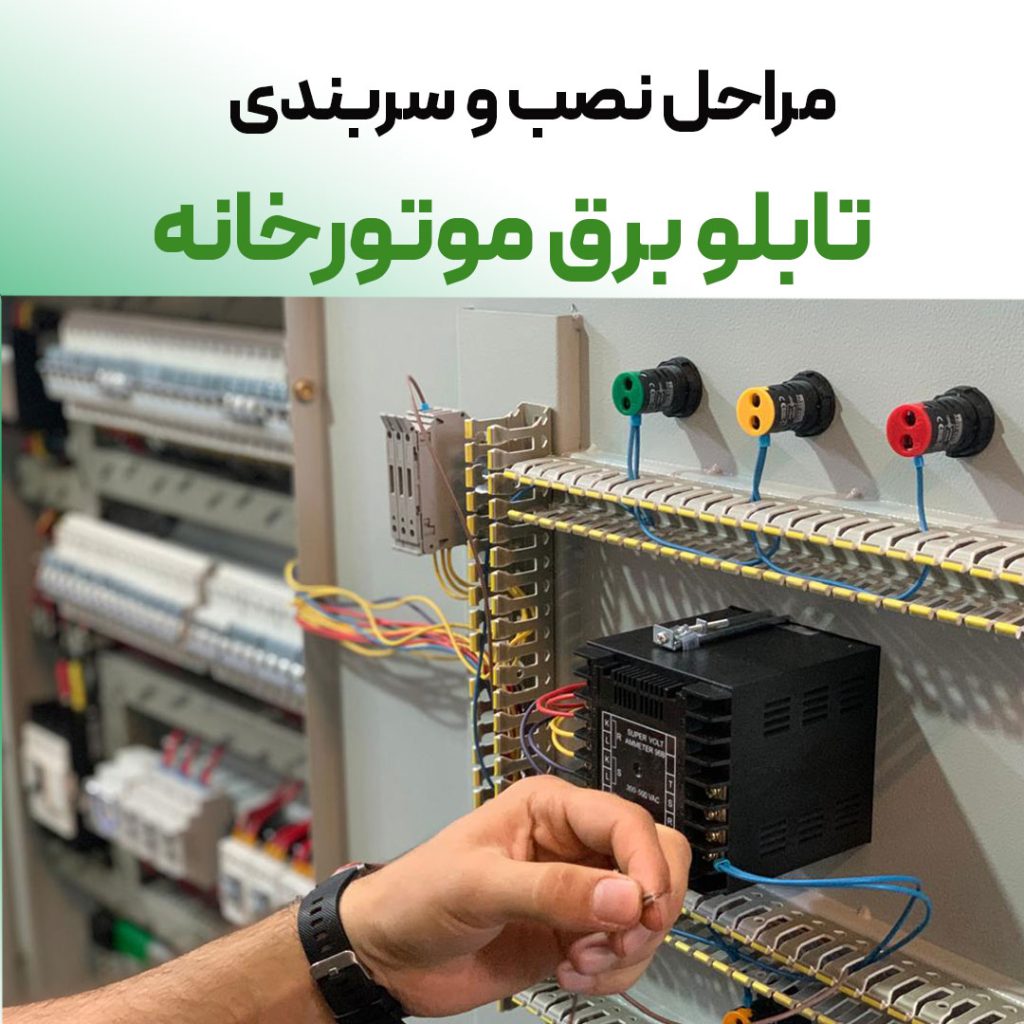

مراحل نصب و سربندی تابلو برق موتورخانه

تابلو برق موتورخانه یکی از اجزای حیاتی در سیستم‌های تأسیسات ساختمانی و صنعتی است که وظیفه کنترل، فرماندهی و حفاظت از موتورخانه‌ها را برعهده دارد. نصب و سربندی صحیح تابلو موتورخانه، تاثیر مستقیم بر عملکرد بهینه، ایمنی و طول عمر تجهیزات موتورخانه دارد. در این مقاله، به صورت گام‌به‌گام و جامع با مراحل نصب تابلوبرق موتورخانه آشنا خواهید شد تا بتوانید این فرایند را با دقت و استانداردهای لازم انجام دهید.

تابلوبرق موتورخانه چیست ؟مراحل نصب آن چگونه است؟

تابلوبرق موتورخانه در واقع یک مرکز فرماندهی برای مدیریت برق و کنترل تجهیزات موتورخانه از جمله پمپ‌ها، فن‌ها، سیستم‌های گرمایشی و سرمایشی است. تابلو برق با تجهیزاتی نظیر کنتاکتور، رله، فیوز، ترمینال‌ها و سایر قطعات الکتریکی ساخته می‌شود که وظیفه انتقال و کنترل جریان برق را برعهده دارند.

نصب و سربندی نادرست تابلو موتورخانه می‌تواند منجر به مشکلاتی همچون قطع ناگهانی برق، افزایش مصرف انرژی، خرابی تجهیزات و حتی خطرات ایمنی مانند برق گرفتگی و آتش‌سوزی شود. بنابراین توجه به مراحل نصب و سربندی اصولی، از الزامات مهم برای تضمین عملکرد صحیح سیستم است.

مرحله اول: آماده‌سازی محیط نصب تابلو موتورخانه
قبل از شروع به نصب تابلو، باید محیط نصب به دقت بررسی و آماده‌سازی شود:
محل نصب مناسب: تابلو باید در محلی خشک، دور از رطوبت و گرد و غبار زیاد، و با تهویه مناسب نصب شود.
فضای کافی: فضایی کافی برای نصب تابلو و دسترسی آسان به آن جهت سرویس و تعمیر فراهم شود.
ایمنی محیط: محیط نصب باید ایمن باشد و از لحاظ حفاظتی مناسب برای جلوگیری از دسترسی افراد غیرمجاز به تابلو فراهم شود.

مرحله دوم: بررسی و آماده‌سازی تجهیزات تابلو
کنترل تجهیزات: پیش از نصب، تمامی قطعات تابلو از جمله فیوزها، کنتاکتورها، رله‌ها، کلیدها و سیم‌ها باید تست و کنترل شوند.
بررسی نقشه فنی و تک خطی: نقشه دقیق تابلو موتورخانه را بررسی کنید و از صحت آن اطمینان حاصل نمایید.
ابزار و تجهیزات لازم: ابزارهای لازم شامل سیم‌چین، سیم‌لباس کن، پیچ‌گوشتی‌های مخصوص، دستگاه مولتی‌متر و ابزارهای اندازه‌گیری دیگر آماده باشد.

مرحله سوم: نصب بدنه تابلو موتورخانه

بدنه تابلو باید به صورت کاملاً ثابت و در محل مشخص شده نصب شود.
استفاده از پیچ و رول‌پلاک استاندارد برای نصب تابلو روی دیوار یا پایه‌های مخصوص الزامی است.
دقت کنید تابلو کاملاً تراز و صاف نصب شود تا مشکلی در باز و بسته شدن درب تابلو پیش نیاید.

مرحله چهارم: سربندی تابلو موتورخانه
۱. آماده‌سازی کابل‌ها و سیم‌ها
ابتدا کابل‌ها و سیم‌های ورودی و خروجی باید طبق نقشه برق آماده شوند.
از کابل‌های با کیفیت و استاندارد استفاده کنید.
با استفاده از سیم‌لباس کن، سر کابل‌ها را تمیز و آماده سربندی کنید تا اتصالات مقاوم و با کیفیتی ایجاد شود.
۲. انجام اتصالات اصلی
کابل‌های ورودی برق اصلی به ترمینال‌های ورودی تابلو متصل می‌شوند.
سیم‌های خروجی به موتورخانه و تجهیزات مختلف مانند پمپ‌ها، فن‌ها و سنسورها سربندی می‌شوند.
دقت کنید که هر کابل و سیم مطابق با کد رنگ‌بندی استاندارد و نقشه، به محل مشخص شده متصل شود.
۳. اتصال تجهیزات کنترل و حفاظتی
کنتاکتورها، رله‌ها، فیوزها و کلیدهای حفاظتی به درستی داخل تابلو نصب شده و سیم‌کشی شوند.
بررسی و اطمینان از صحت اتصالات و محکم بودن آن‌ها بسیار مهم است تا از بروز اتصال کوتاه یا قطعی جلوگیری شود.
۴. تست اولیه اتصالات

پس از انجام سربندی، باید کلیه اتصالات با استفاده از دستگاه مولتی‌متر تست شوند.
اطمینان حاصل کنید که هیچ اتصال باز یا اتصال کوتاه وجود ندارد.
سیم‌ها نباید به صورت آزاد و بدون حفاظ باقی بمانند؛ استفاده از بست‌ها و عایق‌ها ضروری است.
مرحله پنجم: نصب و راه‌اندازی تابلو موتورخانه
پس از نصب و سربندی، تابلو برق را به شبکه برق ساختمان متصل کنید.
بررسی کنید که کلیدهای قطع و وصل به درستی کار کنند.
عملکرد تجهیزات موتورخانه را تست کنید و از عملکرد صحیح کل سیستم اطمینان حاصل نمایید.
در صورت وجود خطا یا مشکل در عملکرد، آن را برطرف کرده و مجدداً تست نمایید.

نکات مهم مراحل نصب تابلوبرق موتورخانه

ایمنی را رعایت کنید: حتماً قبل از شروع کار برق ورودی را قطع کنید و از تجهیزات ایمنی مانند دستکش عایق استفاده نمایید.
استانداردها را رعایت کنید: تمامی مراحل باید مطابق با استانداردهای ملی و بین‌المللی انجام شود.
کابل‌ها را مرتب و منظم ببندید: استفاده از بست‌ها و نظم دادن به کابل‌ها علاوه بر افزایش زیبایی، از آسیب کابل‌ها جلوگیری می‌کند.
به جنس و کیفیت تجهیزات توجه کنید: تجهیزات بی‌کیفیت احتمال خرابی و خطرات ایمنی را افزایش می‌دهند.
نقشه سیم‌کشی را نگه دارید: برای تعمیرات و بازبینی‌های بعدی حتماً نقشه سیم‌کشی و اتصالات را نگهداری کنید.
نتیجه‌گیری
نصب و سربندی تابلو موتورخانه یکی از مراحل حیاتی در راه‌اندازی سیستم‌های تأسیسات است که نیازمند دقت، تخصص و رعایت اصول ایمنی و استانداردهای فنی است. با پیروی از مراحل گفته شده در این مقاله، می‌توانید اطمینان حاصل کنید که تابلو موتورخانه شما به درستی نصب شده و عملکردی ایمن و پایدار خواهد داشت.
در نهایت، توصیه می‌شود که این عملیات توسط تکنسین‌های متخصص انجام شود و هرگونه خطا یا نقص در نصب و سربندی تابلو موتورخانه جدی گرفته شود تا از بروز مشکلات جدی در سیستم موتورخانه جلوگیری شود.
