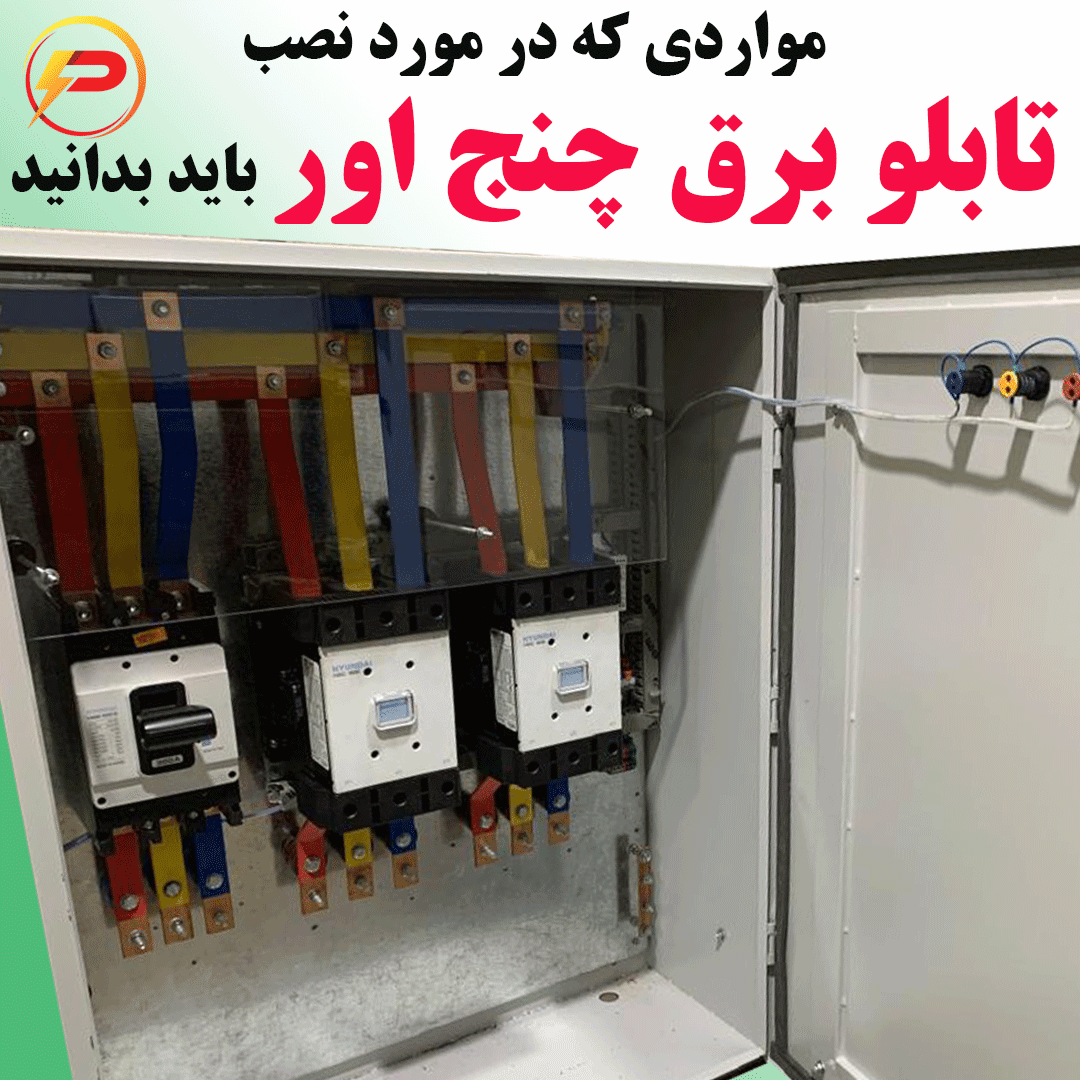

نصب و راه‌اندازی تابلو چنج اور اتوماتیک (ATS) به‌صورت اصولی و ایمن

مقدمه

تابلو چنج اور اتوماتیک (Automatic Transfer Switch – ATS) یکی از مهم‌ترین اجزای سیستم برق اضطراری است که وظیفه دارد در زمان قطع برق شهر، به‌صورت خودکار ژنراتور را روشن و بار مصرفی را به آن منتقل کند. پس از بازگشت برق شهر، سیستم دوباره به وضعیت اولیه برمی‌گردد.

این تابلوها معمولاً در ساختمان‌های حساس، بیمارستان‌ها، دیتاسنترها، کارخانجات و ادارات استفاده می‌شوند تا تداوم برق بدون دخالت انسانی حفظ شود. در این مقاله، مراحل نصب و راه‌اندازی تابلو چنج اور اتوماتیک را به‌صورت گام‌به‌گام و مطابق استانداردهای فنی شرح می‌دهیم.

مشاهده ویدیو زیر کمک خوبی به شما اطلاعات خوبی را در مورد این تابلو ها میدهد :

۱. معرفی تابلو چنج اور اتوماتیک (ATS)

تابلو چنج اور اتوماتیک یا همان ATS Panel سیستمی است که بین دو منبع انرژی — برق شهر و ژنراتور — قرار می‌گیرد. وظیفه آن تشخیص وضعیت برق، فرمان روشن‌ شدن ژنراتور، و انتقال بار از شبکه شهری به ژنراتور است.

اجزای اصلی تابلو ATS

• کلید چنج اور اتوماتیک (Automatic Transfer Switch)

• کنتاکتورها یا کلید موتوردار (Motorized Switch)

• کنترلر ATS برای کنترل توالی عملکرد

• فیوز و کلیدهای حفاظتی برای هر مسیر

• شینه ارت و نول (Earth & Neutral Busbar)

• سیستم فرمان و تایمرها برای تنظیم تأخیر

۲. پیش‌نیازهای نصب تابلو چنج اور اتوماتیک

پیش از نصب، باید چند نکته کلیدی را بررسی کنید تا عملکرد تابلو بی‌نقص باشد.

۲.۱ انتخاب محل نصب

• تابلو باید در محیطی خشک، دارای تهویه مناسب و بدون لرزش نصب شود.

• از نصب تابلو در نزدیکی منابع گرما یا رطوبت (مثل دیگ‌خانه یا محل شست‌وشو) خودداری کنید.

• ارتفاع نصب مناسب بین ۱٫۴ تا ۱٫۷ متر از کف زمین است.

• حداقل ۶۰ سانتی‌متر فضای آزاد در اطراف تابلو برای سرویس در نظر بگیرید.

۲.۲ ابزار و تجهیزات لازم

• مولتی‌متر برای اندازه‌گیری ولتاژ و ترتیب فازها

• آچار تخت و آلن برای سفت‌کردن ترمینال‌ها

• دستکش عایق برق، کف‌پوش ایمنی و عینک محافظ

• پیچ‌گوشتی عایق‌دار

• کابل ارت و بست فلزی برای اتصال زمین

۳. مراحل نصب تابلو چنج اور اتوماتیک

در این بخش، مراحل نصب تابلو ATS را به ترتیب عملی توضیح می‌دهیم.

گام ۱: بررسی سلامت تابلو قبل از نصب

قبل از نصب، بدنه تابلو، فیوزها، کلیدها و مدار فرمان را بررسی کنید. اطمینان حاصل کنید هیچ نشتی جریان یا سیم‌کشی آسیب‌دیده وجود ندارد.

گام ۲: نصب مکانیکی تابلو

تابلو را روی دیوار یا پایه مخصوص با رول‌بولت محکم کنید. سطح تابلو باید تراز باشد تا نیروهای داخلی باعث تاب خوردگی یا شکستگی نشوند.
در این مرحله سیم ارت تابلو را به سیستم زمین ساختمان متصل کنید.

گام ۳: کابل‌کشی ورودی‌ها و خروجی‌ها

۳.۱ ورودی برق شهر

کابل برق شهر را به ترمینال Main Input متصل کنید. برای سیستم سه‌فاز، ترتیب فازها را با فازمتر بررسی کنید تا اشتباه متصل نشوند.

۳.۲ ورودی ژنراتور

کابل خروجی ژنراتور را به ترمینال Generator Input وصل کنید.
سیم فرمان استارت و استاپ ژنراتور نیز باید طبق نقشه تابلو به کنترلر ATS متصل شود.

۳.۳ خروجی بار

خروجی تابلو (LOAD OUTPUT) را به تابلو توزیع یا بار مصرفی ساختمان وصل کنید. سطح مقطع کابل باید متناسب با توان بار باشد تا افت ولتاژ ایجاد نشود.

۴. سیم‌کشی مدار فرمان و کنترل

در تابلوهای اتوماتیک، مدار فرمان وظیفه دارد وضعیت برق را کنترل کند.

عملکرد معمول مدار فرمان

1. برق شهر قطع می‌شود.

2. کنترلر ATS این قطع را تشخیص می‌دهد.

3. فرمان روشن‌شدن به ژنراتور ارسال می‌شود.

4. پس از پایدار شدن ولتاژ ژنراتور، بار به آن منتقل می‌شود.

5. هنگام بازگشت برق شهر، کنترلر فرمان خاموش‌ شدن ژنراتور را صادر می‌کند.

در این مرحله باید سیم‌های زیر به‌درستی متصل شوند:

• سیم ارسال نمونه ولتاژ برق شهر

• سیم فرمان استارت و خفه کن ژنراتور

• سیم فرمان بازگشت به وضعیت اولیه

• سیم‌های ورودی به تایمر تأخیر (Delay Timer)

۵. تنظیمات اولیه و راه‌اندازی تابلو چنج اور

۵.۱ تنظیم تایمرها و کنترلر

• Delay on Start: زمان تأخیر بین قطع برق شهر و روشن‌شدن ژنراتور (معمولاً ۵ تا ۱۰ ثانیه)

• Delay on Transfer: تأخیر در انتقال بار به ژنراتور (۲ تا ۵ ثانیه)

• Delay on Return: زمان تأخیر برای بازگشت بار به برق شهر (۱۰ تا ۳۰ ثانیه)

این زمان‌ها باعث می‌شوند تابلو در صورت نوسان برق یا استارت ناقص ژنراتور، دچار قطع و وصل مکرر نشود.

۵.۲ بررسی ولتاژها

با مولتی‌متر، ولتاژ ورودی برق شهر و ژنراتور را اندازه‌گیری کنید.
در سیستم‌های سه‌فاز، اختلاف ولتاژ فازها نباید بیش از ۲٪ باشد.

۵.۳ تست عملکرد دستی

در کنترلرهای ATS، معمولاً حالت «MANUAL TEST» وجود دارد. در این حالت، می‌توانید بدون قطع برق شهر، عملکرد تابلو را شبیه‌سازی کنید تا از صحت سیم‌کشی اطمینان حاصل شود.

۶. تست نهایی و راه‌اندازی رسمی

۶.۱ شبیه‌سازی قطع برق

برق شهر را موقتاً قطع کنید تا تابلو عملکرد واقعی خود را نشان دهد. باید مراحل زیر را ببینید:

1. کنترلر تشخیص قطع برق.

2. استارت خودکار ژنراتور.

3. انتقال بار به ژنراتور پس از پایدار شدن ولتاژ.

4. در زمان بازگشت برق شهر، برگشت خودکار تابلو به حالت اولیه و خاموش شدن ژنراتور.

۶.۲ بررسی جریان و حرارت

در حین تست، دمای کابل‌ها، کنتاکتورها و کلید چنج اور را بررسی کنید. افزایش دما نشانه اتصال ضعیف یا سطح مقطع کم کابل است.

۶.۳ ثبت گزارش عملکرد

در پایان تست، نتایج عملکرد، زمان‌ها، و ولتاژها را ثبت کنید. این گزارش برای نگهداری دوره‌ای ضروری است.

۷. نکات ایمنی مهم در نصب تابلو ATS

• همیشه قبل از هرگونه کار بر روی تابلو، برق را قطع کنید.

• سیم ارت (Earth) باید به‌صورت مستقل به سیستم زمین ساختمان متصل باشد.

• از کابل و فیوز با ظرفیت استاندارد استفاده کنید.

• فازها را اشتباه جابجا نکنید؛ این موضوع در موتورهای سه‌فاز بسیار خطرناک است.

• در تابلوهای دارای کنترلر دیجیتال، از تنظیمات کارخانه‌ای غیرمجاز خودداری کنید.

۸. خطاهای رایج در نصب و راه‌اندازی تابلو چنج اور

1. عدم اتصال درست سیم فرمان ژنراتور که باعث روشن‌ نشدن سیستم می‌شود.

2. تطابق نداشتن فازها میان برق شهر و ژنراتور که منجر به فاز معکوس می‌شود.

3. تنظیم نادرست تایمرها که باعث عملکرد زودهنگام یا با تأخیر زیاد می‌شود.

4. شل بودن اتصالات که باعث جرقه، داغ شدن یا سوختن ترمینال‌ها می‌گردد.

5. نبود ارت مناسب که خطر برق‌گرفتگی را بالا می‌برد.

۹. نگهداری و سرویس دوره‌ای تابلو چنج اور

برای اطمینان از عملکرد مداوم تابلو ATS، باید نگهداری دوره‌ای انجام شود:

• هر سه ماه، اتصالات تابلو را بررسی و محکم کنید.

• عملکرد ژنراتور و فرمان‌های تابلو را تست نمایید.

• فیوزها و رله‌های حفاظتی را بررسی کنید.

• گرد و غبار داخل تابلو را با دمنده خشک تمیز کنید.

• باتری ژنراتور را در وضعیت شارژ کامل نگه دارید.

نتیجه‌گیری

نصب و راه‌اندازی تابلو چنج اور اتوماتیک نیاز به دقت بالا و رعایت اصول فنی دارد. با اجرای صحیح مراحل نصب، تنظیم تایمرها و تست نهایی، می‌توان عملکرد بدون وقفه برق اضطراری را تضمین کرد.

تابلو ATS نقش مهمی در حفظ پایداری برق در اماکن حیاتی دارد، بنابراین انتخاب نصاب متخصص و استفاده از تجهیزات استاندارد از اهمیت زیادی برخوردار است.
