تابلو برق اضطراری (ATS)

تابلوبرق اضطراری (ATS)

تابلوبرق اضطراری (ATS) ژنراتور ، یک پنل (تابلو برق) جهت تامین برق مصرف کننده های مجموعه در زمان قطعی برق می باشد.  که برق مصرفی مصرف کننده ها، از

طریق این تابلواز برق شهر به ژنراتور  در زمان قطعی برق ،جا به جا میگردد. به این تابلو برق،تابلو برق چنج اور نیز میگویند.اگر میخواهید اطلاعات دقیق تری از تابلو برق

چنج اور بدانیدمقاله تابلو برق چنج اور را مطالعه بفرمایید.

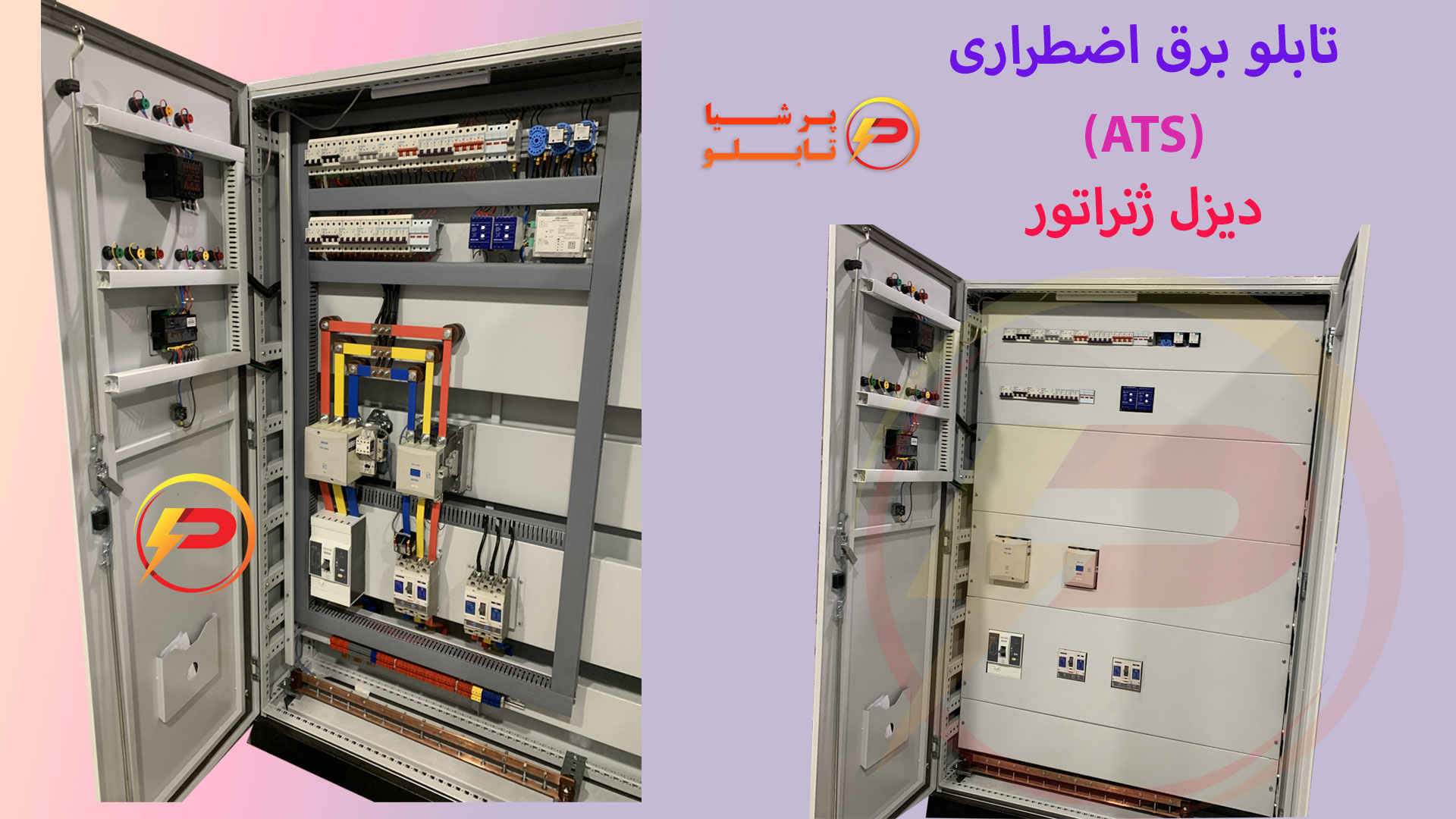

تابلو برق اضطراری دیزل ژنراتور (ATS)

دیزل ژنراتور به عنوان یکی از مهم ترین تامین کننده ها و منابع برق اضطراری میباشد که در توان ها و جریان های مصرفی متفاوتی در بازار وجود دارد. با توجه به اینکه

برق شهر و برق دیزل ژنراتور نباید با هم وارد شبکه شوند (در صورت بروز این اتفاق اتصال کوتاه شدیدی رخ میدهد و ژنراتور آسیب خواهد دید) به این منظور باید

سیستمی طراحی شود که به صورت دقیق و با اینترلاک مطمین ،برق مصرفی را بین برق شهر و دیزل ژنراتور جا به جا کند . به این تابلو برق، تابلو برق اضطراری ATS و

یا چنج اور ژنراتور گفته میشود.

قیمت تابلوبرق اضطراری (ATS) دیزل ژنراتور

قیمت تابلو برق اضطراری با توجه به رنج جریانی برق دیزل ژنراتور و برق شهری متفاوت میباشد .

همچنین مواردی از قبیل برند تجهیزات داخل تابلو برق، اسکلت تابلو برق و ابعاد آن و همچنین ضخامت ورق تابلو، و نحوه مونتاژ در تعیین قیمت تابلو موثر میباشد.

با توجه اطلاعاتی که کارفرما در اختیار شرکت سارنده تابلو برق اضطراری میگذارد، قیمت به صورت دقیق برآورد میشود و به مشتری اعلام میگردد.

لذا جهت اطلاع دقیق از قیمت تابلو برق اضطراری (ATS) دیزل ژنراتور و خرید آن، با ما در تماس باشید.

لاله زار جنوبی پاساژ ایران -لاین راست-طبقه دوم -پلاک 23

09129526155

09309216916

02133937360

مهندس سعید کوهی

تجهیزات تابلو برق چنج اور برای دیزل ژنراتور

تابلو برق های اظطراری به جند روش متداول طراحی و مونتاژ میگردند.

یکی از روش های متداول، استفاده از دو کلید اتوماتیک موتوردار بهمراه تجهیزات مدار فرمان میباشد که برق ورودی را بین شهر و ژنراتور جا به جا میکند.

در روش های دیگر طراحی این تابلو میتوان با استفاده از دو کنتاکتور بعنوان قطع و وصل کننده های برق بهمراه تجهیزات کنترلی (تایمر -کنترل فاز – سکسیونر و…)

نقشه تابلو برق اضطراری(ATS)

نقشه تابلو برق اضطراری باید به طور مطمین و با اینترلاک بالا طراحی گردد تا از خطای اتصال کوتاه جلوگیری شود. در این مدار اولویت با برق شهری میباشد.با قطعی

جند ثانیه ای برق شهر،دیزل ژنراتور به صورت تمام اتوماتیک استارت میشود و با تاخیر جند ثانیه ای که توسط تایمر ایجاد میگردد فرمان وصل به کنتاکتور و یا کلید

اتوماتیک  دیزل ژنراتور صادر میشود.
