تابلو چنج‌اور اتوماتیک ژنراتور (ATS) وظیفه دارد در زمان قطع برق شهر، منبع تغذیه مصرف‌کننده‌ها را به‌صورت خودکار از برق شهر به دیزل ژنراتور منتقل کند و پس از بازگشت برق شهر، بار را مجدداً به شبکه برق منتقل نماید.

این تابلو علاوه بر انتقال خودکار بار، امکان کنترل و پایش پارامترهای مختلف ژنراتور و حفاظت از آن را نیز فراهم می‌کند.

عملکرد تابلو چنج‌اور اتوماتیک ژنراتور

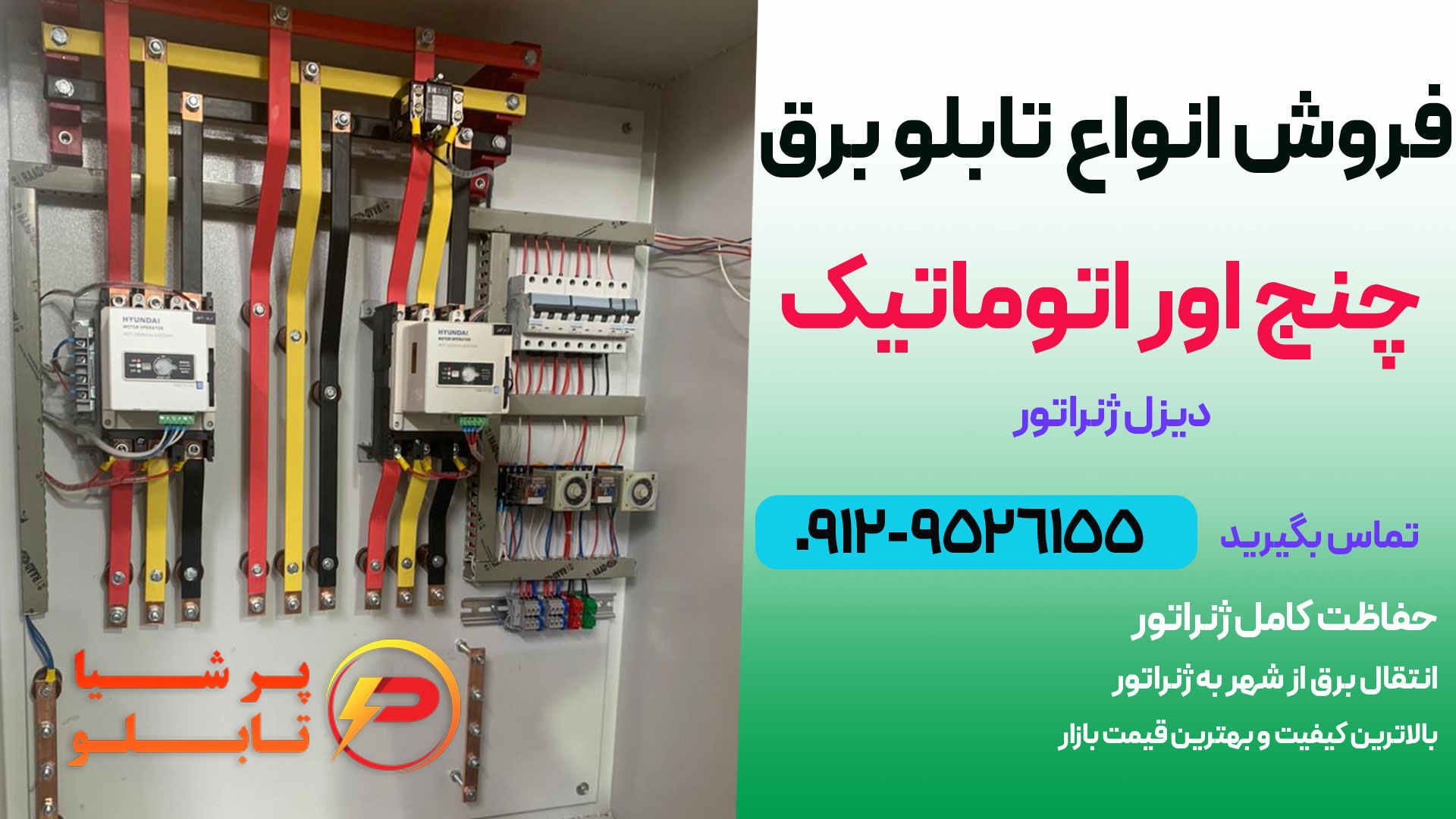

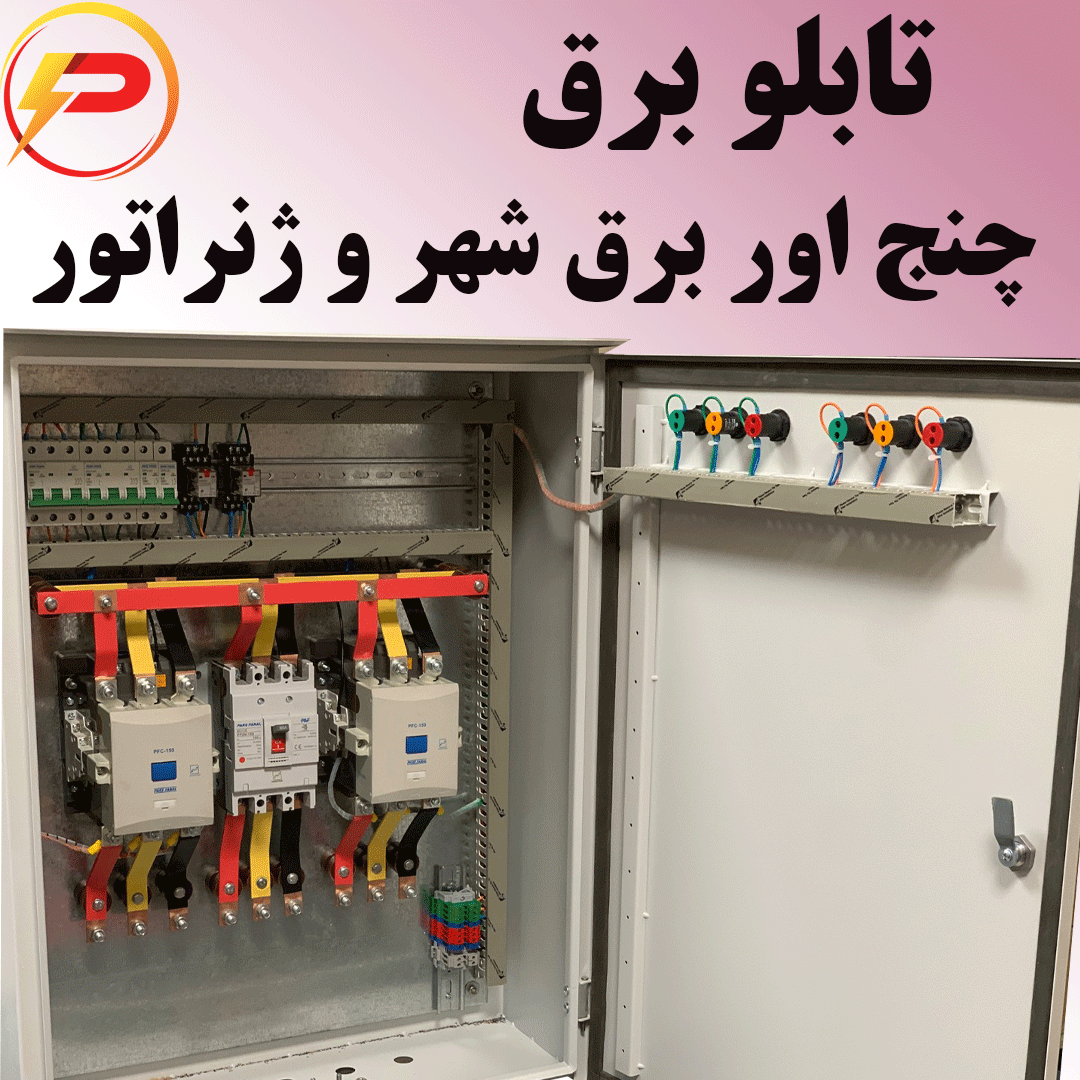

در این تابلو از دو کنتاکتور ۱۵۰ آمپر هیوندای استفاده شده است:

• یک کنتاکتور برای ورود برق شهر
• یک کنتاکتور برای ورود برق ژنراتور

خروجی این دو کنتاکتور به یک کلید اتوماتیک ۱۶۰ آمپر متصل شده و از این بخش، برق مورد نیاز مصرف‌کننده‌ها تأمین می‌شود.

پارامترهای مهم ژنراتور نیز توسط برد کنترلر ژنراتور DeepSea ساخت انگلستان کنترل و مدیریت می‌شوند. مهم‌ترین این پارامترها عبارت‌اند از:

• سطح و فشار روغن
• دمای آب
• فرکانس
• ولتاژ سه‌فاز
• جریان خروجی
• خطاها و هشدارهای عملکردی

استارت خودکار ژنراتور

در زمان قطع برق شهر، برد کنترلر فرمان استارت را به ژنراتور ارسال می‌کند. پس از روشن شدن ژنراتور و پایدار شدن ولتاژ و فرکانس، کنتاکتور ژنراتور فعال شده و بار به ژنراتور منتقل می‌شود.

با بازگشت برق شهر نیز این فرآیند به‌صورت معکوس انجام می‌شود؛ ابتدا بار از ژنراتور خارج و به برق شهر منتقل شده و سپس ژنراتور پس از طی زمان تنظیم‌شده، به‌صورت خودکار خاموش می‌شود.

قیمت تابلو چنج‌اور اتوماتیک ژنراتور

قیمت تابلو ATS به عوامل مختلفی بستگی دارد، از جمله:

• توان و ظرفیت ژنراتور
• جریان مصرفی و نوع کلید اتوماتیک
• برند و نوع کنتاکتورها
• ابعاد و جنس تابلو
• برند کنترلر و سایر تجهیزات داخلی

به همین دلیل، قیمت تابلو چنج‌اور ثابت نیست و باید بر اساس مشخصات ژنراتور و نیاز مصرف‌کننده طراحی و قیمت‌گذاری شود.

آیا ژنراتور تک‌فاز را می‌توان به‌صورت اتوماتیک راه‌اندازی کرد؟

بله. ژنراتورهای تک‌فاز نیز با استفاده از تابلو ATS مناسب، قابلیت استارت و انتقال خودکار بار را دارند.

در زمان قطع برق شهر، تابلو به‌صورت خودکار ژنراتور را روشن می‌کند و پس از پایدار شدن برق، بار را به ژنراتور منتقل می‌نماید.

برای آشنایی بیشتر با این سیستم می‌توانید مقاله تابلو ATS موتوربرق تک‌فاز را مطالعه کنید.

چرا استفاده از تابلو چنج‌اور اتوماتیک ATS ضروری است؟

در مجموعه‌هایی که از ژنراتور به‌عنوان منبع برق پشتیبان استفاده می‌شود، تابلو چنج‌اور اتوماتیک نقش مهمی در تأمین برق بدون نیاز به دخالت اپراتور دارد.

در زمان قطع برق، روشن کردن دستی ژنراتور و انتقال بار ممکن است باعث تأخیر یا بروز خطای انسانی شود. این موضوع در مکان‌هایی مانند بیمارستان‌ها، کارگاه‌ها، فروشگاه‌ها، دیتاسنترها و ساختمان‌های مجهز به تجهیزات حساس اهمیت بیشتری دارد.

تابلو ATS این فرآیند را به‌صورت خودکار انجام می‌دهد و پس از تشخیص قطع برق شهر، فرمان استارت ژنراتور را صادر کرده و پس از پایدار شدن برق، بار را به ژنراتور منتقل می‌کند.

همچنین کنترلر ژنراتور می‌تواند پارامترهایی مانند فشار روغن، دمای موتور، ولتاژ و فرکانس را کنترل کرده و در صورت وجود شرایط غیرعادی، از ورود ژنراتور به مدار جلوگیری کند.

تفاوت تابلو چنج‌اور دستی با تابلو ATS اتوماتیک

تابلو چنج‌اور دستی برای انتقال منبع برق به حضور اپراتور نیاز دارد. در این حالت، هنگام قطع برق شهر، ژنراتور نیز باید به‌صورت دستی راه‌اندازی شده و سپس بار به منبع برق اضطراری منتقل شود.

در مقابل، تابلو ATS اتوماتیک تمام این مراحل را بدون نیاز به حضور اپراتور انجام می‌دهد.

مهم‌ترین مزایای تابلو ATS اتوماتیک:

• عملکرد کاملاً خودکار
• سرعت بالای انتقال بار
• کاهش خطای انسانی
• کنترل و حفاظت از ژنراتور
• مناسب برای کاربردهای صنعتی و مکان‌های حساس

اجزای اصلی تابلو ATS

یک تابلو چنج‌اور استاندارد معمولاً از بخش‌های زیر تشکیل می‌شود:

در مقاله تجهیزات تابلو برق میتوانید با انواع تجهیزات تابلو برق آشنا شوید.

1. کنتاکتور یا کلید اتوماتیک چنج‌اور
2. برد کنترلر ژنراتور
3. سیستم حفاظت برق شهر و ژنراتور
4. مدار کنترل و فرمان
5. بدنه فلزی با ابعاد استاندارد
6. ترمینال‌ها، سیم‌کشی و تجهیزات داخلی

کیفیت قطعات و نحوه طراحی و مونتاژ تابلو تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر آن دارد. استفاده از تجهیزات معتبر از برندهایی مانند هیوندای، اشنایدر و Lovato می‌تواند در افزایش کیفیت و قابلیت اطمینان تابلو مؤثر باشد.

چرا تابلو چنج‌اور را از پرشیا تابلو خریداری کنیم؟

مجموعه پرشیا تابلو با تجربه در زمینه طراحی و ساخت تابلوهای برق صنعتی، تابلوهای ATS را متناسب با مشخصات ژنراتور و نیاز پروژه طراحی و تولید می‌کند.

تابلوها پیش از تحویل، از نظر عملکرد مدار فرمان، حفاظت، انتقال بار و سناریوهای قطع و وصل برق مورد آزمایش قرار می‌گیرند تا عملکرد صحیح آن‌ها اطمینان حاصل شود.

سوالات متداول

۱. در تابلو چنج‌اور ATS چه پارامترهایی کنترل می‌شوند؟

پارامترهایی مانند فرکانس، دمای آب، فشار و سطح روغن، ولتاژ، جریان خطوط، خطاها و هشدارهای عملکردی توسط سیستم کنترل ژنراتور بررسی می‌شوند.

۲. نصب تابلو چنج‌اور چه مزیتی دارد؟

با نصب تابلو ATS:

• ژنراتور در زمان قطع برق به‌صورت خودکار روشن می‌شود.
• پس از پایدار شدن برق ژنراتور، بار به‌صورت خودکار منتقل می‌شود.
• با بازگشت برق شهر، بار مجدداً به شبکه منتقل شده و ژنراتور خاموش می‌شود.

۳. آیا تابلوهای چنج‌اور پرشیا تابلو دارای گارانتی هستند؟

بله. تابلوهای ساخت مجموعه پرشیا تابلو دارای گارانتی و خدمات پس از فروش هستند.

برای دریافت قیمت دقیق و انتخاب تابلو مناسب، می‌توانید با کارشناسان مجموعه پرشیا تابلو تماس بگیرید.

خرید تابلو چنج‌اور ژنراتور

طراحی و ساخت تابلو چنج‌اور ژنراتور نیازمند دانش فنی، طراحی صحیح مدار فرمان و رعایت اصول ایمنی است.

طراحی نادرست تابلو می‌تواند باعث ایجاد تداخل بین برق شهر و ژنراتور و در نتیجه بروز خسارت‌های مالی و خطرات ایمنی شود. به همین دلیل، انتخاب سازنده متخصص و استفاده از تجهیزات مناسب اهمیت زیادی دارد.

مجموعه پرشیا تابلو با تجربه در زمینه طراحی، ساخت و مونتاژ تابلوهای چنج‌اور، آماده ارائه خدمات و مشاوره تخصصی در این زمینه است.

نکات مهم هنگام خرید تابلو چنج‌اور

هماهنگی تابلو ATS با ژنراتور

تابلو چنج‌اور باید بر اساس توان ژنراتور و جریان مصرفی طراحی شود. هماهنگی صحیح میان کنترلر، کنتاکتورها، کلیدهای حفاظتی و مدار فرمان باعث می‌شود فرآیند استارت ژنراتور، انتقال بار و بازگشت به برق شهر به‌صورت صحیح انجام شود.

حفاظت در برابر خطاهای ژنراتور

یکی از قابلیت‌های مهم تابلو ATS، جلوگیری از انتقال بار در شرایط نامناسب ژنراتور است.

در صورت بروز خطاهایی مانند افت ولتاژ، افت فرکانس یا هشدارهای مربوط به موتور، کنترلر می‌تواند از اتصال ژنراتور به بار جلوگیری کرده و از تجهیزات در برابر شرایط نامناسب محافظت کند.

تست و سرویس تابلو چنج‌اور

برای اطمینان از عملکرد صحیح تابلو ATS، انجام تست‌های دوره‌ای ضروری است. بررسی وضعیت کنتاکتورها، اتصالات، مدار فرمان و تجهیزات حفاظتی و همچنین شبیه‌سازی قطع برق شهر از جمله موارد مهم در سرویس و نگهداری تابلو چنج‌اور هستند.

مشاوره و خرید تابلو ATS

برای دریافت مشاوره و استعلام قیمت تابلو چنج‌اور متناسب با مشخصات ژنراتور خود، با مجموعه پرشیا تابلو تماس بگیرید.
