تابلو برق موتور سه فاز

تابلوبرق موتور سه فاز چیست؟

تابلو برقی که به واسطه آن یک الکتروموتور راه اندازی و حفاظت میشود ،تابلو برق موتور سه فاز گفته میشود . توسط این تابلو برق الکترموتور سه فاز از خطا های دو

فاز شدن ،خطای اضافه حریان و خطای اتصال کوتاه حفاظت میشوند. در ادامه میخواهیم به بررسی این تابلو برق بپردازیم .

موتور های سه فاز چه تجهیزاتی برای حفاظت نیاز دارند؟

اگر بخواهیم سرعت و فرکانس کاری الکتروموتور را کنترل کنیم باید از اینورتر ها در تابلو برق استفاده کنیم .اما اگر عملکرد موتور به صورت حفاظت شده و با یک دور ثابت

مد نظر ماست میتوانیم با تجهیزات زیر آنرا راه اندازی  وکنترل کنیم :

کلید مینیاتوری سه پل : برای اینکه الکتروموتور از خطای اتصال کوتاه در امان باشد باید از یک کلید مینیاتوری سر راه برق آن استفاده کنیم .کلید مینیاتوری اتصال

کوتاه راتشخیص داده و به محض سنجش آن ،مدار موتور زا قطع میکند.

کنترل فاز  :الکتروموتور های سه فاز اگر دو فاز شوند خواهند سوخت .رله کنترل فاز در مدار فرمان الکتروموتور سه فاز نقش کلیدی را در برابر حفاظت موتور از خطای دو

فاز شدن دارند که در صورت دوفاز شدن  مدار الکتروموتور را قطع میکند .

کنتاکتور : کنتاکتور یک کلید سه فاز با مکانیزم مگنتی میباشد که دارای یک بوبین است و در صورت تحریک بوبین آن سه فاز اصلی را وصل میکند. از کنتاکتور به منظور

قطع و وصل برق موتور و کنترل آن استفاده میکنیم .

بیمتال:  یک رله حفاظتی با مکانیزم حرارتی میباشد که موتور را در برابر عبور جریان بیش از حد حفاظت میکند.

کنترل بار : همان بیمتال میباشد که عملکرد ان توسط ترانس جریان انجام میشود و میتواند موتور را در برابر عبور جریان اضافی حفاظت کند.

رله کنترل فاز : رله کنترل فاز برای حفاظت موتور از خطای دوفاز شدن و یا افت ولتاژ شبکه استفاده میشود . از تیغه باز رله کنترل فاز در مدار فرمان تابلو استفاده میکنیم .

کلید حفاظت موتوری( MPCB) یا ترکیب مینیاتوری و بیمتال ؟

کلید حرارتی یا حفاظت موتوری( MPCB) ترکیب دو تجهیز مینیاتوری بعلاوه بیمتال میباشد .یعنی موتور را هم از خطای اتصال کوتاه و ه اضافه بار حفاظت میکند .در تابلو

برق هایی که مشکل کمبود فضای مونتاژ داشته باشیم ،میتوانیم از کلید حرارتی به جای دو تجهیز مینیاتوری و بیمتال ،استفاده کنیم.

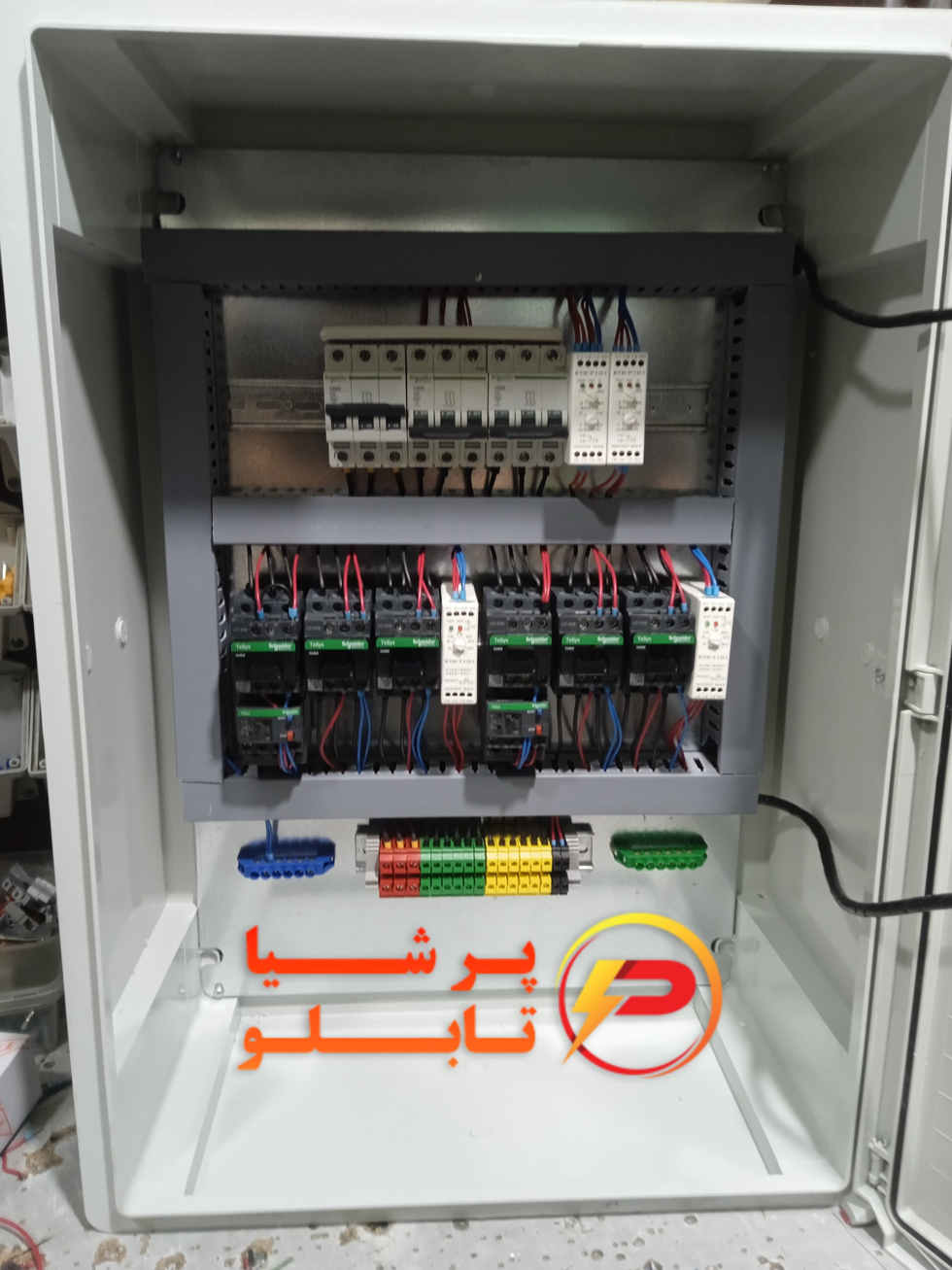

تابلوبرق موتور سه فاز 5 اسب

این محصول یک تابلو برق برای راه اندازی چند الکترو موتور سه فاز میباشد . تمامی تجهیزات حفاظتی که در بالا ذکر شد برای آن بکار گرفته شده است . شما عزیزان

میتوانید برای خرید انواع تابلو برق های راه اندازی الکتروموتور ها با ما در تماس بگیرید.

قیمت تابلو برق موتورسه فاز

قیمت تابلو برق موتور سه فاز با توجه به برند تجهیزات ،نوع اسکلت ،توان الکتروموتور و… متغیر میباشد . لذا برای استعلام قیمت و خرید تابلو برق موتور سه فاز خود ، با

مجموعه پرشیا تابلو تماس بگیرید و سفارش خود را ثبت کنید .
