تابلو برق شناور

تابلو برق شناور سه فاز

شناور چاه آب نیاز به یک تابلو برق جهت راه اندازی و حفاظت کامل ،دارد که در ادامه با این تابلو برق به صورت کامل آشنا میشوید .

در ویدیویی که در قسمت پایین مشاهده میکنید یک الکتروپمپ شناور سه فاز جهت آبیاری از چاه کشاورزی راه اندازی میگردد (حتما ویدیو را ببینید)

الکترو پمپ های سه فاز باید از دو خطای اضافه جریان و دوفاز شدن حفاظت شوند . در صورتی که پمپ به هر دلیلی تحت فشار کار کند (خرابی بلبرینگ ها _گرفتگی

خروجی و ورودی پمپ و…) جریانی بیش از حد نامی از سیم پیچ آن عبور میکند در صورتی که در همین حالت به کارکرد خود ادامه دهد ،خواهد سوخت.

همینطور موتور های سه فاز اگر به صورت دوفاز کار کنند آسیب خواهند دید .باید از این خطا نیز جلوگیری شود تمامی این خطا ها در تابلو برق شناور کنترل و مانیتور

میشود و در صورت بروز این خطاها از عملکرد شناور جلوگیری میکند .

راه اندازی پمپ شناور سه فاز

الکتروپمپ های با توان بالای 10 اسب را نمیتوان به صورت تکضرب راه اندازی کرد زیرا باعث جریان هجومی در موتور بوده و افت ولتاژ شدیدی را در لحظه استارت اولیه

ایجاد میکند به این منظور باید شناور را به صورت نرم و یا دو ضرب راه اندازی کرد . برای این کار دو روش اصلی وجود دارد . یکی از روش ها راه اندازی با درایو یا اینورتر

میباشد که هزینه بیشتری از روش دوم دارد اما ایمن تر میباشد به این صورت که با افزایش نرم فرکانس ورودی در شناور باعث راه اندازی نرم آن شده و جریان هجومی

را به مقدار خیلی زیاد کاهش میدهد .اما از آن جایی که درایو ها قیمت بسیار بالایی دارند و هزینه افزایش میابد میتوان از روش مقرون به صرفه تری استفاده کرد .

در این روش موتور شناور به صورت دو ضرب  یا به اصطلاح ستاره مثلث راه اندازی میگردد.

در این روش موتور به صورت ستاره راه اندازی شده و بعد از چند ثانیه به حالت مثلث سوییج میشود که جریان هجومی را کاهش داده و بعد از اینکه روتور مقداری دور

گرفت به صورت تمام دور وارد مدار میشود .طی این فرآیند دیگر آسیبی به لوله کشی ها وارد نمیشود وتاسیسات کشاورزی آسیب کمتری میبیند .

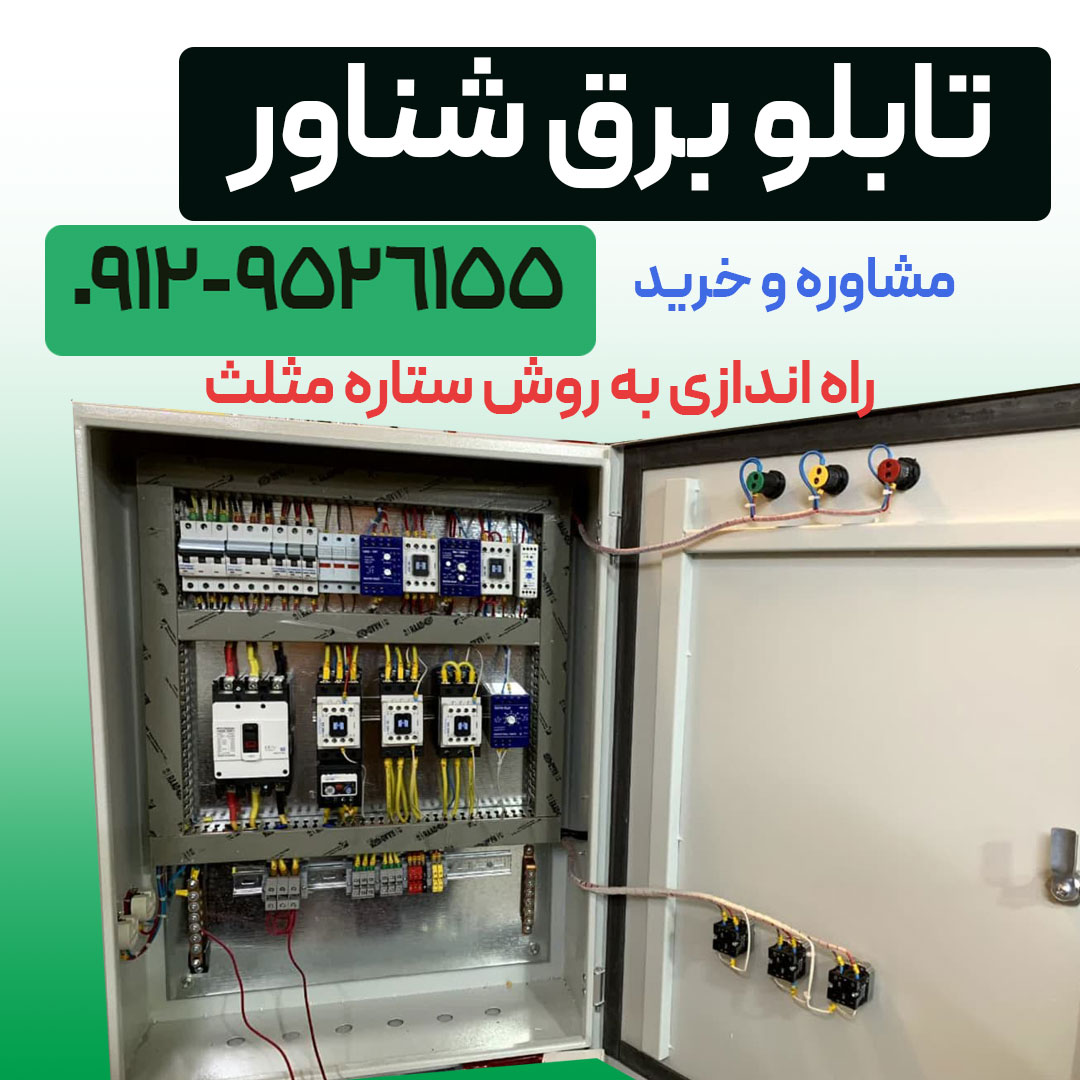

تجهیزات تابلوبرق شناور

در این تابلو برق یک کلیداصلی به منظور قطع و وصل برق ورودی شناور و حفاظت آن در برابر اتصال کوتاه استفاده میگردد.

سه عدد کنتاکتور که یکی از آن ها کنتاکتور اصلی و دو کنتاکتور دیگر به عنوان کنتاکتور ستاره و مثلث در مدار عمل میکنند.

یک رله حرارتی (بیمتال ) و یا کنترل بار برای کنترل جریان عبوری از الکتروپمپ استفاده میشود که در صورت عبور بیش از حد نامی جریان ،مدار را قطع خواهد کرد و

0اجاره کارکرد به موتور در این شرایط را نمیدهد .

یک رله کنترل فاز جهت حفاظت الکتروموتور در شرایط قطعی یکی از فاز ها ویا افت ولتاژ روی یکی از فاز ها در مدار استفاده میشود .

روی درب تابلوچراغ های سیگنال و کلید های گردان و استوپ استارت قرار دارد.

طراحی و مونتاژ تابلوبرق شناور

تجهیزات تابلو برق راه اندازی شناور با توجه به جریان نامی آن و شرایط کاری آن انتخاب و مونتاژ میشود . با توجه به پلاک روی شناور میتوان جریان نامی آن را مشاهده

کرد.با توجه به این جریان ،کنتاکتور ها و بیمتال و کلید اصلی تابلو انتخاب میشود که به با افزایش رنج جریان تجهیزات به مراتب هزینه ساخت تابلو نیز افزایش خواهد

یافت .

قیمت تابلو برق شناور

عوامل زیادی در قیمت این تابلو برق دخیل هستند ،ضخامت ورق و اسکلت تابلو ،برند تجهیزات مورد استفاده ،رنج جریان کنتاکتور ها و بیمتال و کلید ،و نحوه مونتاژ و

سیم کشی  یا شینه کشی تابلو از عوامل مهم تاثیر گذار در این تابلو برق هستند . شما عزیزان میتوانید با تماس با مجموعه ما از قیمت دقیق تابلو برق شناور مورد

نیاز ،مطلع شوید.

خرید تابلوبرق شناور

شرکت پرشیا تابلو با سال ها تجربه در زمینه ساخت و مونتاژ انواع تابلو برق آماده خدمت رسانی به شما عزیزان در زمینه خرید این محصول میباشد .

برای دریافت مشاوره و اطلاع دقیق از قیمت محصول با ما در تماس باشید و یا به آدرس زیر مراجعه کنید :

آدرس : تهران – لاله زار جنوبی -پاساژ ایران – طبقه دوم – سمت چپ-پلاک 7

0912-952615

0930-9216916

مهندس سعید کوهی
